可控硅是一種新型的半導體器件，它具有體積小、重量輕、效率高、壽命長、動作快以及使用方便等優點，目前交流調壓器多采用可控硅調壓器。這里介紹一臺電路簡單、裝置、控制方便的可控硅交流調壓器，這作家用電器的調壓裝置，進行照明燈調光，電風扇調速、電熨斗調溫等控制。這臺調壓器的輸出功率達100W，家用電器都能使用。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

1：電路原理：電路圖如下

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

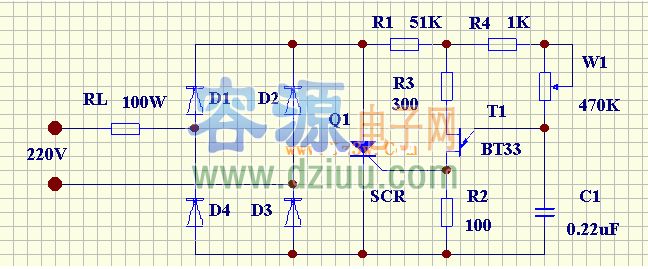

　　可控硅交流調壓器由可控整流電路和觸發電路兩部分組成，其電路原里圖如下圖。 從圖中可知，二極管D1—D4組成橋式整流電路，雙基極二極管T1構成張弛振蕩器可控硅的同步觸發電路。當調壓器接上市電后，220V交流電通過負載電阻RL經二極管D1—D4整流，在可控硅SCR的A、K兩端形成一個脈動直流電壓，該電壓由電阻R1降壓后觸發電路的直流電源。在交流電的正半周時，整流電壓通過R4、W1對電容C充電。當充電電壓Uc達到T1管的峰值電壓Up時，T1管由截止變?yōu)閷?dǎo)通，于是電容C通過T1管的e、b1結和R2迅速放電，結果在R2上獲得一個尖脈沖。脈沖控制信號送到可控硅SCR的控制極， 使可控硅導通。可控硅導通后的管壓降很低，小于1V，張弛振蕩器停止工作。當交流電通過零點時，可控硅自關斷。當交流電在負半周時，電容C又從新充電……如此周而復始，便可負載RL上的功率了。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

2：元器件選擇

　　調壓器的調節電位器選用阻值為470KΩ的WH114-1型合成碳膜電位器，這種電位器可以直接焊在電路板上，電阻除R1要用功率為1W的金屬膜電阻外，其佘的都用功率為1/8W的碳膜電阻。D1—D4選用反向擊穿電壓大于300V、最大整流電流大于0.3A的硅整流二極管,如2CZ21B、2CZ83E、2DP3B等。SCR選用正向與反向電壓大于300V、額定平均電流大于1A的可控硅整流器件，如國產3CT系例。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
