調壓器特點
　　
　　1、調壓范圍寬。市電在153-265V間變化、其輸出電壓能保持在198.7-240V，符合國家標準220V±l0%的要求。
　　
　　2、一旦市電出現故障使電壓升至265V時，能切斷自身電源。既保護了自身，也保護了家用電器不受損壞。
　　
　　3、節能。的調壓器接入電路后會長期耗電（空載時也耗電），本調壓器在市電正常時(220V±10%)自動脫離電源，沒有變壓器的空載損耗。
　　
　　工作原理
　　

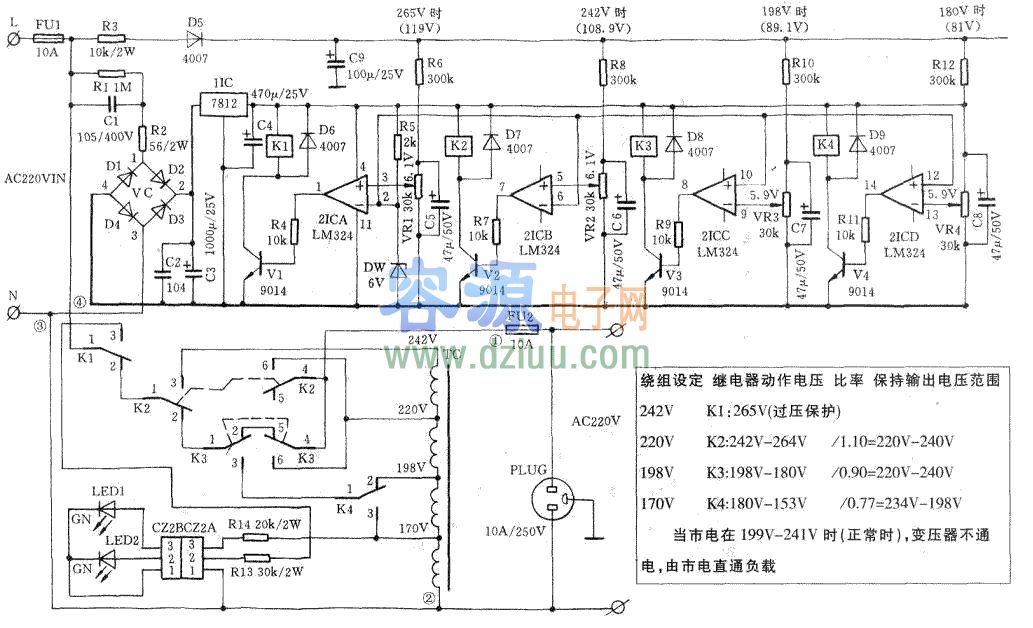

　　見下圖。主電路由4抽頭自耦變壓器和四只繼電器組成，其4檔抽頭的端電壓分別是242V、220V、198V和170V。四只繼電器中Kl和K4是單刀雙投，K2和K3為雙刀雙投。電子控制回路：Cl、Rl、R2及硅橋VC組成降壓限流和整流回路；11C7812及C2-C4組成濾波穩壓電路；21CLM324的4組放大器組成四個電壓比較器，以分別控制Vl-V4來驅動四個繼電器工作，R5和DW決定了比較器的基準電壓-6V。
　　
　　R3、D5、C9及R6、R8、Rl0、R12和四只可調電阻VRl-VR4組成交流市電取樣電路。在市電正常(220V±l0%)時、四組電壓比較器和四只繼電器均不動作。市電經K11-K21-K31-K32-K34從FU2輸出，自耦變壓器不帶電。
　　
　　一旦市電超過了265V時，VR1中點電壓超過6.1V（此處有誤，見文后“編者點評”），第1組比較器21CA的正輸入端電位高過負輸入端而翻轉，1腳輸出高電位、Vl飽和、Kl吸合切斷自身電源保護電器，過壓指示燈LED2點亮，工作指示燈LED1滅。市電恢復到265V以下時恢復供電，LED1亮。
　　
　　市電電壓超過242V時，VR2中點超過6.1V（見編者點評），21CB正輸入端的電位高過負輸入端、輸出高電位，V2飽和、K2吸合，市電經Kll-K21-K23經242V抽頭輸入變壓器，呈降壓工作，由220V抽頭經K26-K24-FU2輸出220V電壓。市電264V時對應輸出264÷1.1=240V。市電恢復到242以下時，K2釋放回原位。
　　
　　一旦市電低于198V，VR3中點電位低于5.9V（見編者點評），21CC正輸入端電壓為6V、故輸出高電位，V3飽和、K3吸合，市電經Kll-K21-K31-K33-K41-K42進入198V抽頭、呈升壓工作，經220V抽頭送到K36-K34由FU2輸出198V÷0.9=220V。市電電壓降至180V時仍能輸出180V÷0.9=200V的電壓。市電恢復至198V時、K3釋放復歸原位。
　　
　　市電低于180V時，VR4中點電位低于5.9V（見編者點評），21CD的正輸入端電位是6V、高于負輸入端，輸出為高電位，V4飽和、K4吸合，市電經Kll-K21-K31-K41-K43進入170V抽頭，經220V抽頭升壓送出180V÷0.77=234V電壓、經K36-K34再經FU2輸出。市電繼續下降至153V、則經220V抽頭送出153V÷0.77=198.7V電壓。，當市電在265-153V間變化時，輸出電壓能保持在240=198.7V。
　　
　　四組比較器的基準電壓由DW穩定在6V無須。但的比較電壓就要逐個調定，現介紹于下：
　　
　　1．將VR1、VR2的中點預調至最下端；將VR3、VR4的中點預調至最上端。
　　
　　2．用一臺調壓器接人本電路和市電，將電壓調至264V，四個繼電器均不吸合。再將VR1中點緩緩上調到6.1V（見編者點評），Kl剛好吸合。輸出電壓應為264÷1.1=240Vo3．調低調壓器輸出電壓至242V并緩慢調高VR2的中心頭至6.1V（見編者點評）使K2剛好吸合，輸出電壓為242V÷l.l=220V。
　　
　　4．將調壓器輸出電壓下降至198V、再緩緩調低VR3的中心點至5.9V（見編者點評），K3吸合，輸出電壓為198V÷0.9V=220V；5．調低調壓器的輸出到180V、再緩緩調低VR4中點電位至5.9V（見編者點評）使K4吸合，調壓器輸出180V÷0.77=234Vo繼續下調調壓器至153V，本調壓器輸出電壓為153V÷0.77=198.7V。
　　
　　至此調校完畢。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
