一、工作原理   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　我們先熟悉一款電源" >開關電源的工作原理，該電源可輸出5V電壓，如圖1。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　1. 抗干擾電路   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　在電網輸入端首先設置一個NTC5D-9負溫度系數熱敏電阻，作用是保護的整流橋，剛開機時熱敏電阻處于冷態，阻值比較大，可以限制輸入電流，正常工作時，電阻比較小。這樣對開機時的浪涌電流起到有效的緩沖作用。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

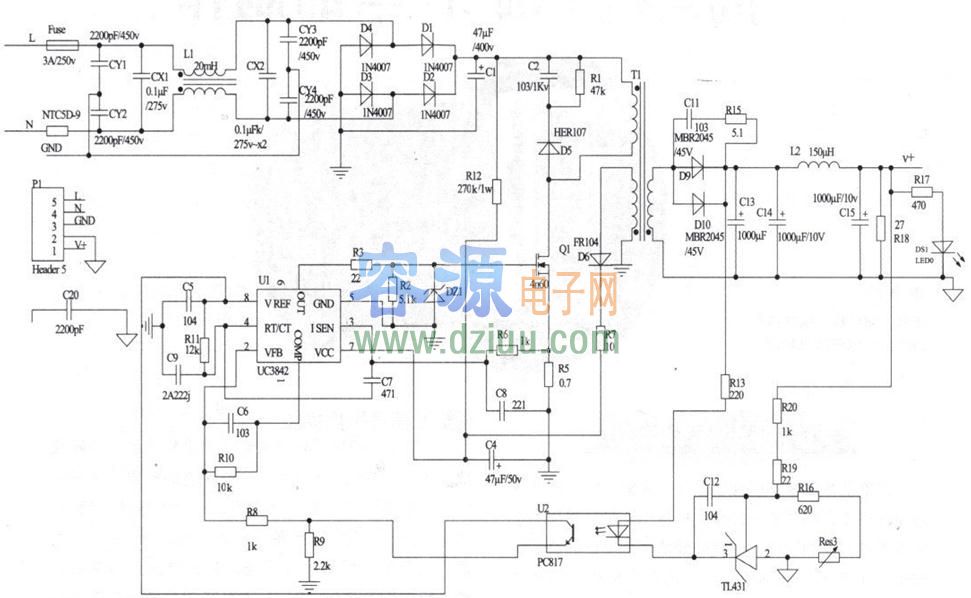

圖1 開關電源的工作原理圖
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　電容CY1、CY2、CY3、CY4用以濾除從工頻電網上進入開關穩壓電源和從開關穩壓電源進入工頻電網的不對稱雜散信號，電容CX1、CX2用以濾除從工頻電網上進入開關穩壓電源和從開關穩壓電源進入工頻電網的對稱雜散信號，用電感L1抑制從工頻電網上進入開關穩壓電源和從開關穩壓電源進入工頻電網的頻率、相位相反的雜散干擾電流信號。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　采用高頻特性好的瓷片電容和鐵芯電感，實現開關穩壓電源電路中的高頻輻射不污染工頻電網和工頻電網上的雜散電磁波不會竄入開關穩壓電源電路中而干擾和影響其工作，對高頻分量或工頻的諧波分量具有急劇阻止通過功能，而對于幾百赫茲以下的低頻分量近似一條短路線。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　2. 整流濾波電路   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　在電路中D1、D2、D3、D4組成全橋整流電路，把輸入的交流電壓進行全波整流，然后用C1進行濾波，最后變成直流輸出供電電壓，為后級的功率變換器供電，整流濾波后的電壓約為300V。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　3. uc3842供電與振蕩   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　300V的脈動直流電壓，此電壓經R12降壓后給C4充電，供電UC3842的7腳，當C4的電壓達到UC3842的啟動電壓門檻值時，UC3842開始工作并提供驅動脈沖，由6腳輸出推動開關管工作。一旦開關管工作，反饋繞組的能量D6整流，C4濾波，又供電到UC3842的7腳，可以不 R12的啟動了。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　該電路主要由精密穩壓源T L 4 3 1 和線性光耦P C 8 1 7 組成， 假設輸出電壓↑ → R 1 6 、R 1 9 、R20、RES3的取樣電壓↑→TL431的1腳電壓↑，當該腳電壓大于TL431的基準電壓2.5V時，TL431的2、3腳導通，→通過光電耦合到UC3842的2腳，于是UC3842的6腳驅動脈沖的占空比↓→開關變壓器T1繞組上的能量↓→輸出電壓↓，達到穩壓作用；反之，假設輸出電壓下降，則穩壓過程與上相反。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　R9取得反饋電壓輸入U(xiǎn)C3842，R8，R10，C6是改變UC3842內部增益和頻率特性。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　5. 過流、過壓、欠壓保護電路   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　輸入電壓的不穩定，其他的外在因素，有時會導致電路出現短路、過壓、欠壓等不利于電路工作的現象發生，，電路具有的保護功能。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　（1）過流保護。某種原因，輸出端短路而產生過流→開關變壓器繞組能量將快速泄放，補充這些能量，開關管延長導通時間→開關管的漏極電流將大幅度上升，R5兩端的電壓上升，UC3842的腳3上的電壓也上升。當該腳的電壓超過正常值0.3V達到1V時，UC3842內部的PWM比較器輸出高電平，使PWM鎖存器復位，關閉輸出。UC3842的腳6無輸出，開關管截止，實現過流保護。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　（2）過壓保護。供電電壓發生過壓（在260V），變壓器的初級繞組電壓大大提高，取樣繞組上的電壓整流濾波后使UC3842的腳7供電電壓也急劇上升，其腳2的電壓也上升，關閉6腳輸出，開關管停振，實現過壓保護。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　（3）欠壓保護。電網的電壓低于90V，UC3842的腳1電壓下降，當下降lV以下時，UC3842內部的PWM比較器輸出高電平，使PWM鎖存器復位，關閉6腳輸出。實現欠壓保護。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　6. 輸出整流濾波電路   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　D9、D10、C13、C14、C15是輸出端的整流濾波電路，這部分電路屬于高頻濾波部分。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　D9、D10為肖特基二極管 href="/dz/21/2009624231055.shtml">二極管，具有高頻快恢復開關二極管的特性，而且具有正向管壓降低，開關速度快、截止時反向漏電流小，有利于提高電源的效率，其反向恢復時間短，有利于減少高頻噪聲。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　二、制版設計   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　首先繪制原理圖，這里使用的是protel d x p2004軟件。在SCH界面中輸入元器件參數，然后建立原理電路網絡表，在PCB href="/pcb/">PCB界面中載入原理電路網絡表，再建立設計參數，最后進行元件手工布局和手工布線。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　1. PCB板大小設定   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　PCB尺寸過大時，印制線路長，阻抗，抗噪能力下降，成本也，過小則散熱不好，且臨近線條細，易受干擾。在此采用外形為矩形，長寬比例為3:2，長寬為0.150.10m的板材。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　2. 元器件布局   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　以每個功能的核心元件為中心，圍繞它進行布局。在這里電源輸入級、功率變換、電源輸出級、PWM控制單元來布線，元件均勻、整齊、緊湊排列，電路流程安排各個功能電路單元，使得布局便于信號流通，并使信號盡量保持一致方向。電路中元器件盡量達到平行排列，方便焊接工作。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　3. 元器件考慮   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　從電源的整體可靠性的角度考慮，電解電容是電源電路中重要的元件，該元件受溫度的影響大，要遠離發熱的功率開關管器件。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

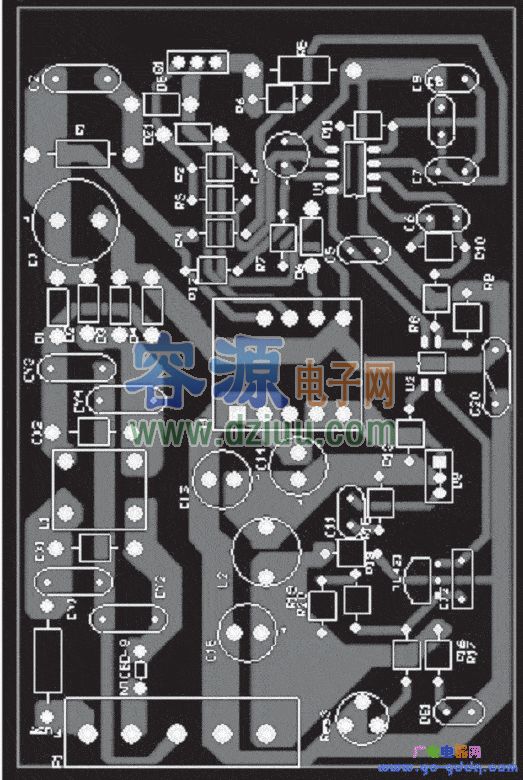

　　PWM控制器芯片UC3842的遠離了開關變壓器的次級和AC電網輸入端，功率開關變換器既是電源中的發熱源，又是高頻輻射源。PCB圖如圖2。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》
