(1)電路說明
　　

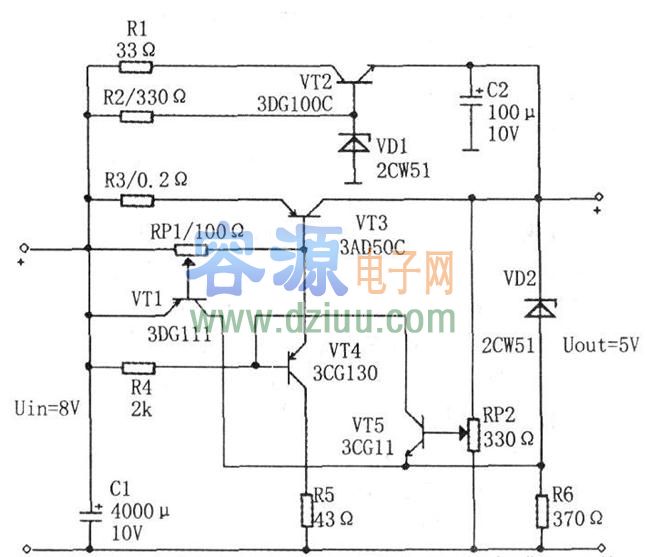

　　具有自動恢復功能的穩壓器電路原理如下圖。在負載出現短路故障時，輸出電流不切斷，即有的電流繼續通過管，電流在故障消除以后能使穩壓器自動地恢復工作。但是，β與溫度關系甚大，在管不開路時，造成短路電流不穩定和引起管過載的危險。
　　
　　在此穩壓器中，短路電流由附加電路確定，上它與溫度無關。由三極管VT1組成的相關電路保護電流免受過載，由三極管VT2組成的相關電路決定了短路電流的大小。
　　
　　(2)工作原理
　　
　　當輸出電壓增大時，三極管VT5基極偏壓減小，其集電極電流減小，電壓升高，從而引起三極管VT4基極電壓升高，電流減小，其發射極（即管VT3基極）電壓升高，電流減小，VT3管壓降Uce3增大，這樣就使輸出電壓降低，達到穩壓的目的。輸出電壓可以通過調節電位器RP2加以改變。
　　
　　當過載時，電阻R3上的壓降增大，使管VT3基極偏壓減小，從而引起保護管VT1微微導通，三極管VT5截止，穩壓器過渡到限制負載電流的工作。調節電位器RP1，可以確定限流門限值。當過載進一步加大時，負載被切斷。
　　
　　自動恢復電路由三極管VT2環節決定。在短路下，該管飽和導通，通過它的電流受電阻Rl限制。當負載短路故障消除后，出現使三極管VT5微微導通的電壓，引起穩壓器的啟動。
　　
　　三極管VT2基極電壓預先由穩壓二極管VD1給定小于5v的電平，這樣當穩壓器進入工作時，VT2截止，負載電流只通過管VT3。 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。自動恢復工作的可調穩壓電路 555>
　　
　　(3)安裝說明
　　
