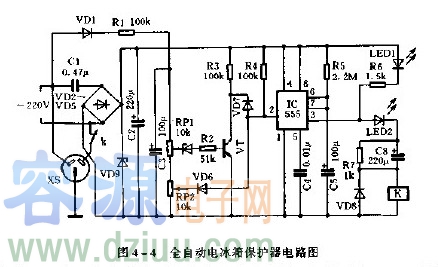

使用555制作全自動電冰箱保護器電路
當交流電網電壓超過正常值240V時，RP1取樣電壓增高，VD10擊穿，VT導通，其集電極輸出低電平，VD7導通，使IC的觸發端2腳處于低電平
當交流電網電壓超過正常值240V時，RP1取樣電壓增高，VD10擊穿，VT導通，其集電極輸出低電平，VD7導通，使IC的觸發端2腳處于低電平，IC被置位，3腳輸出高電平，LED1熄滅，LED2發光，K吸合，常閉接點K打開，冰箱電源被切斷，起到過壓保護的作用，它是利用繼電器維持電流小于吸合電流這一基本原理設計而成的。當IC的3腳由低電平突變?yōu)楦唠娖綍r(shí)，由于電容器C6兩端電壓不能突變，因此有較強的充電電流流入K,使K迅速動作吸合。當K吸合后，它的維持電流是依靠R7而來的，使K仍能保持可靠吸合。采取這種措施后不僅可以有效地減小保護器自身功能，而且也有利于12V基準電壓穩定。
