CD4017B音源輸入和喇叭保護電路圖原理
音源輸入電路和喇叭保護電路，其原理簡介如下：
CD4017以及其外圍電路組成音源切換電路，開關K是轉換按鈕，每按一下CD4017相應的某個腳將輸出高電平，使與這個腳連接的三極管導通，連接在該三極管的繼電器獲電吸合，相應的音源觸點接通，從而達到音源轉換的功能，LED為指示燈。
Q1～Q4和其外圍元件組成直流檢測電路，電阻R1～R4為取樣電路，電容C1～C4可慮掉音頻交流成分，Lin和Rin分別接功放的左右輸出端。當功放輸出端有直流成分輸出并達到一定幅度時，Q1～Q4中相應的三極管導通，從而使三極管Q5基極變成低電位，Q5、Q6截止，繼電器J觸點釋放，切斷揚聲器與電路的連接，喇叭得到保護。電容C5起延時的作用，電路接通電源后電容C5通過電阻R5對其充電，三極管Q5基極為低電平不導通，隨著充電過程的完成，Q5基極電平變高導通，繼電器吸合，揚聲器延時接通，避免功放電路剛接通電源時產生的噪音從揚聲器里發出。
容－源－電－子－網－為你提供技術支持
本文地址：http://www.jssjbk.com/gongfangdianlu/y/15802586CD4017B.shtml
本文標簽:
- 上一篇文章：晶體管音頻放大電路原理圖
- 下一篇文章：基于TDA1521的立體聲一體化有源音箱電路
-
PL5358 單電池鋰離子/聚合物電池保護集成電路
關鍵詞： 所屬欄目：元器件知識 -
PL7152 雙節可充電鋰電池保護電路
關鍵詞： 所屬欄目：元器件知識 -
PL5353A 單電池鋰離子/聚合物電池保護集成電路
關鍵詞： 所屬欄目：元器件知識 -
PL7022/B 雙節可充電鋰電池保護電路
關鍵詞： 所屬欄目：元器件知識 -
PW2606過壓保護芯片，高輸入電壓（OVP）
PW2606是一種前端過電壓和過電流保護裝置。它實現了廣泛的輸入電壓范圍從2.5V到40V。過電壓閾值可在外部編程或設置為內部默認設置。集成功率路徑nFET開關的超低電阻確保了更
關鍵詞： 所屬欄目：元器件知識 -
PW2606過壓保護IC,前端過電壓和過電流保護裝置
過壓保護IC適用的型號為PW2606。
PW2606是一種前端過電壓和過電流保護裝置。它實現了從2.5V到40V的寬輸入電壓范圍。過電壓閾值可以外部編程或設置為內部默認設
關鍵詞： 所屬欄目：元器件知識 -
使用555制作全自動電冰箱保護器電路
使用555制作全自動電冰箱保護器電路
當交流電網電壓超過正常值240V時，RP1取樣電壓增高，VD10擊穿，VT導通，其集電極輸出低電平，VD7導通，使IC的觸發端2腳處于低電平
關鍵詞： 所屬欄目：其他文章 -
NE555制作過壓過流保護電路及原理圖
NE555制作過壓過流保護電路及原理圖 當電源供給電壓或負載吸取的電流太大時，下圖電路可斷開負載給出故障指示。正常工作時，Tr1和Tr2均截至，555復位，555中的放電晶體管
關鍵詞：過壓保護電路過流保護電路 所屬欄目：電子基礎 -
自制：直流最簡單過流保護電路圖
直流最簡單過流保護電路圖在很在電子電路中，都要加保護電路，常用電路有過壓保護、過流保護、漏電保護等，下面介紹一款最簡單過流保護電路，對于要求不高的場合可以使用，
關鍵詞：過流保護電路 所屬欄目：電子基礎 -
采用TL431的揚聲器保護電路
TL431是一種并聯穩壓集成電路。因其性能好、價格低，因此廣泛應用在各種電源電路中。其封裝形式與塑封三極管9013等相同。 德州儀器公司（TI ）生產的TL431是一個有良好的熱穩定性能的三端可調分流基準源。他
關鍵詞： 所屬欄目：音頻功放電路 -
揚聲器極性判別儀電路電路及其原理

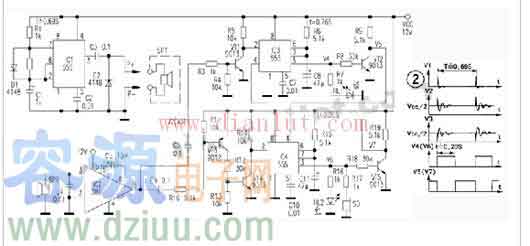

圖中集成時基電路ＩＣ１、被測揚聲器ＳＰ１等元件組成尖脈沖聲激勵發射電路，由ＳＰ１發射間隔Ｔ約為０.６９秒的尖脈沖聲信號，由于阻尼二極管Ｄ２的作用，使ＳＰ１的自由振蕩余振波小得可以忽略不計，波形如圖
