手機通用充電器電路及檢修

時間:2013-04-27 20:47:15來源:原創作者:admin 點擊:次

無

一、電路原理

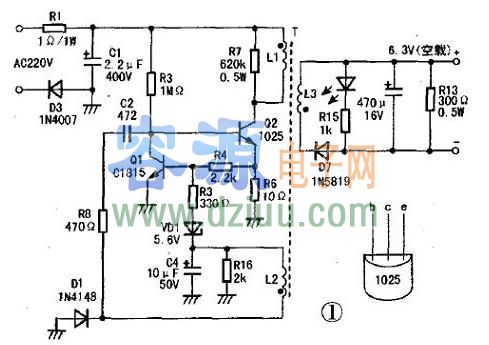

在早期的手機通用充電器電路設計時，考慮到鋰電池與鎳氫電池充電特點的不同(鋰電池充電電壓為4.2V-4.4V，鎳氫電池充電電壓為4.3V-4.5V，且在給鎳氫電池充電前，應先放電，以防止出現記憶效應)充電器電路比較，由開關電源、基準電壓、充電控制、放電控制和充電指示等電路組成，且基準電壓、充電指示及充、放電控制電路多由運算放大器控制。近年來，絕大多數手機采用鋰電池，加之出于制造成本考慮，通用型手機充電器的電路已非常簡單，實為一簡單的自激式開關電源電路。圖1為一款諾基亞手機通用充電器實繪電路。 <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

AC220V電壓經D3半波整流、C1濾波后得到約 300V電壓，一路經開關變壓器T初級繞組L1加到開關管Q2 c極，另一路經啟動電阻R3加到Q2 b極，Q2進入微導通，L1中產生上正下負的感應電動勢，則L2中產生上負下正的感應電動勢。L2中的感應電動勢經R8、C2正反饋至Q2 b極，Q2迅速進入飽和。在Q2飽和期間，L1中電流近似線性，則L2中產生穩定的感應電動勢。此電動勢經R8、R6、Q2的b-e結給C2充電，隨著C2的充電，Q2 b極電壓下降，當下降至某值時，Q2退出飽和，流過L1中的電流減小，L1、L2中感應電動勢極性反轉，在R8、C2的正反饋作用下，Q2迅速由飽和退至截止。， 300V 電壓經R3、R8、L2、R16對C2反向充電，C2右端電位上升，當升至值時，在R3的作用下，Q2再次導通，重復上述過程，如此周而復始，形成自激振蕩。在Q2導通期間，L3中的感應電動勢極性為上負下正，D7截止；在Q2截止期間，L3中的感應電動勢極性為上正下負，D7導通，向外供電。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
圖1中，VD1、Q1等元件組成穩壓電壓。若輸出電壓過高，則L2繞組的感應電壓也將升高，D1整流、C4濾波所得電壓升高。VD1兩端始終保持5.6V的穩壓值，則Q1 b極電壓升高，Q1導通程序加深，即對Q2 b極電流的分流作用增強，Q2提前截止，輸出電壓下降若輸出電壓降低，其穩壓控制過程與上述相反。 <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

二、故障檢修
在該類充電器中，初級電路故障率較高，其故障現象為：次級無輸出，R1燒焦。
從實修看，R1燒焦、開路常系Q2擊穿所致，并伴有R6開路損壞。Q2擊穿的主要原因是該類充電器散熱空間較小且密閉，加之充電器長時間工作，Q2溫度過高而熱擊穿。，建議在該充電器外殼上開幾個孔，以利散熱，并將Q2換為E13003(400V/1.5A/40W )，以增強電路的可靠性。 <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》容－源－電－子－網－為你提供技術支持
