簡單易制的無變壓器自動升壓器

當市電電壓低于180v時，20W電烙鐵很難將焊錫充分熔化。電烙鐵用無變壓器自動升壓器，在市電電壓降低到值時，能自動升壓，使電烙鐵保持正常溫度。它采用市電整流后使電容充電到峰值的方法來提升電壓，不需使用變壓器，因而設計新穎獨特，體積小，成本低，制作簡單。
　　
　　工作原理
　　

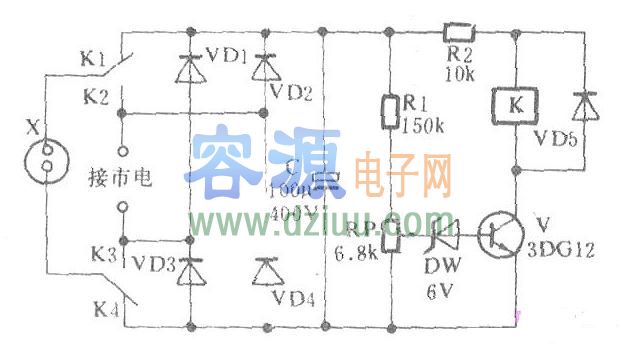

　　該升壓器電路如下圖。二極管VD1—VD4組成全波橋式整流電路。電容C在電路中起雙重作用；一是起濾波作用，將經VD1—VD4整流后的脈動電壓變?yōu)橹绷麟妷海瑸楹蠹?jí)電路提供直流工作電源，二是起升壓作用。整流后的脈動電壓向C充電，C兩端的電壓可充電到峰值，可達到1. 414倍的市電電壓。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

如市電電壓只有180v，C端電壓U -1. 414×180 - 252 (V)(接通20W電烙鐵后測得U值約為238V)。Rl、RP、DW、V、R2、繼電器K等組成市電電壓檢測控制電路。C濾波后的直流電壓經Rl、RP限流分壓，市電電壓檢測信號輸入給DW和V。R2起限流降壓作用。市電電壓正常時，DW擊穿導通，使V導通，K吸合，其觸點K2、K3閉合，使插座X直接將市電供給電烙鐵；當市電電壓低于180V時，DW截止使V截止．K失電釋放，其觸點Kl、K4閉合，使X將升壓后的電壓供給電烙鐵。
　　
　　元器件選擇與制作
　　
　　電路中，VD1—VD5用1N4004二極管。DW用6V穩壓管。R2用3W的電阻。K甩額定工作電壓為直流24V的JRX-13F型繼電器。元件可按圖標參數選擇。元件一個小塑料盒安裝好，固定在電烙鐵架上。本電路與交流電網并無隔離，故制作時請注意安全。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
