什么是電源濾波器，其作用是什么呢？

時間:2021-03-15 16:30:57來源: 作者: 點擊:次
什么是電源濾波器

emi濾波器，別名“交流電源EMI濾波器”，或者“EMI濾波器”，是1種無源雙向網絡，是1種對交流電源中特殊頻率的頻點或該頻點以外的

什么是電源濾波器

emi濾波器，別名“交流電源EMI濾波器”，或者“EMI濾波器”，是1種無源雙向網絡，是1種對交流電源中特殊頻率的頻點或該頻點以外的頻率進行有效濾掉的配電設備。

電源濾波器是對于交流電源端口電磁騷擾的特點而設計的，通常是由電感器、電容器、電阻器或鐵氧體磁芯元器件組成的頻率選擇性二端口網絡，事實上是濾波器的1種，按照基本工作原理稱作反射式濾波器。它能夠在濾波器阻帶內提供了高的串聯阻抗和低的并聯阻抗，使它和噪聲源的阻抗和負載阻抗嚴重不匹配，從而把不希望的頻率分量發射回噪聲源。

在我們采用電源濾波器時，應關鍵考量3個方面的指標：最先是工作電壓、工作電流，另一方面是插損，最后是結構尺寸。由于濾波器內部通常是經過灌封處理的，因而自然環境特點不是關鍵問題。可是全部的灌封材料和濾波電容器的溫度特點對電源濾波器的自然環境特點有一定的影響。


電源濾波器結構

根據交流電源端口的電磁騷擾特點，交流電源EMI噪聲濾波器是1種無源低通濾波器，它無衰減地將交流電傳輸?shù)浇涣麟娫矗蟠笏p隨交流電傳入的EMI噪聲，同時又能有效地抑制電源設備產生的EMI噪聲，阻止它們進入交流電網干擾其它電子設備。

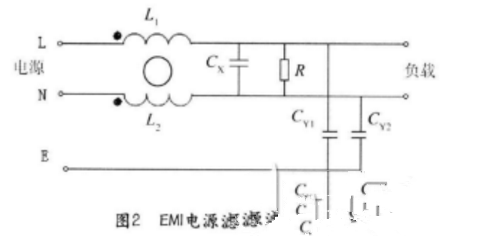

emi濾波器的典型結構如下圖所示，這是1種無源網絡結構，對交流和直流電源都適用，具有雙向抑制性能。將它插入在交流電網中與交流電源之間，相當于這二者的EMI噪聲之間加上一個阻斷屏障，這樣一個簡單的無源濾波器起到了雙向抑制噪聲的作用，從而在各種電子設備中獲得廣泛的應用。


圖中Cx是差模電容器，通常稱為X電容器，電容量宜選為0.01-2.22μF，CY1和CY2是共模電容器，通常稱為Y電容，電容量約為幾納法（nF）到幾十納法。C3和C4的電容量不宜選得過大，否則容易引起濾波器甚至機殼漏電的危險。L為共模扼流圈，它為同向繞在同一個鐵氧體磁芯環上的一對線圈，電感器量約為幾毫亨（mH）。對于共模干擾工作電流，兩個線圈產生的磁場是同方向的，共模扼流圈表現出較大的阻抗，從而起到衰減干擾信號的作用；而對于差模信號（在這里是低頻交流電源工作電流），兩個線圈產生的磁場抵消，所以不影響電路的交流電源傳輸功能。
