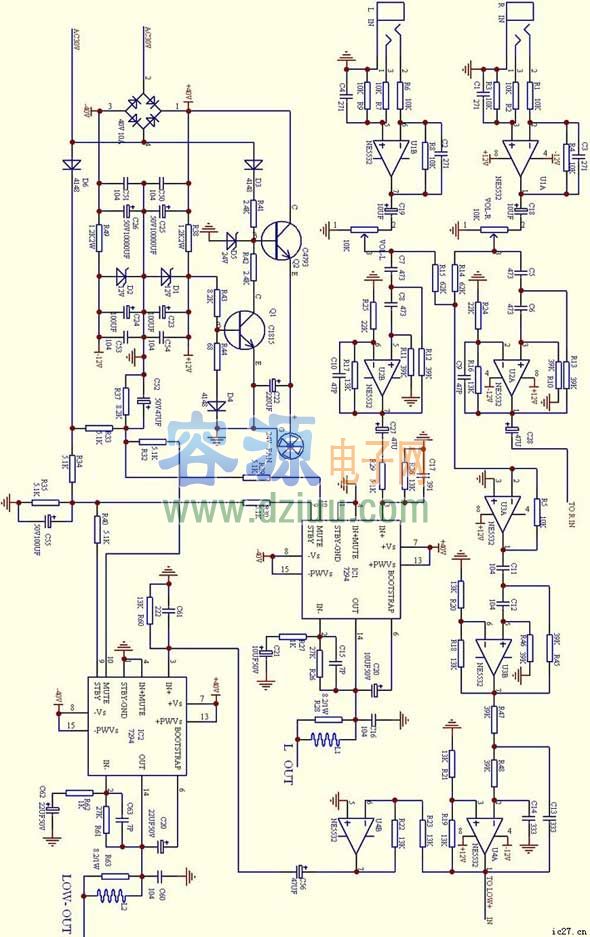

TDA7294制作的 200W 2.1低音炮電路圖
接入揚聲器試音。輸入CD機、VCD機或卡座插放的音樂信號，品味勞動成果帶來的歡喜，
說來，只要具備電子技術和焊裝基礎知識，就有能力安裝成功，注意：該管在不加散熱器空載無信號時10多秒會發燙，加散熱器后不加信號處于溫?zé)?img src="/image/wz/zhuangkuang.jpg" />。無散熱器時禁止通信號加負載。本圖低音用的是BTL電路（橋接），功率比例是R:LOW:L為1：2：1，有超勁的低音感受，你也可以給低音加一個電位器來調節低音大小， 左右聲道4歐負載，橋接低音輸出一個8歐負載，電路中有個D4的4148二極管
要貼在散熱器上是風機調速部分。散熱器越熱風機轉的越快。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
對于歌舞廳，有源低音炮等大功率專業應用領域，可以選用BTL功放,兩只TDA7294均配各自專業散熱器,，最大連續輸出功率達；在Vs=±40V、8Ω時，最大連續輸出功率達100W。
業余自裝分立元件功放常因測試條件不具備、元件配對差而出現音色粗糙、自激等問題，而TDA7294性能優良、外圍元件少、安裝簡單、價格低廉、較
集成功放更具音色上的優勢，十分適合電子愛好者自裝家庭影院功放及Hi-Fi功放。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
