家用電器的定時器的有機械式和電子鐘式，前者的結構簡單，價格低，缺點是寂定時時間短，后者定時時間長，但結構，成本高，體積也較大，本文介紹的定時插座，采用數字分頻集成電路，定時時間可長可短，精度也適當，最大的優點是使用方便，適合于各類家用電器的定時控制用。     <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

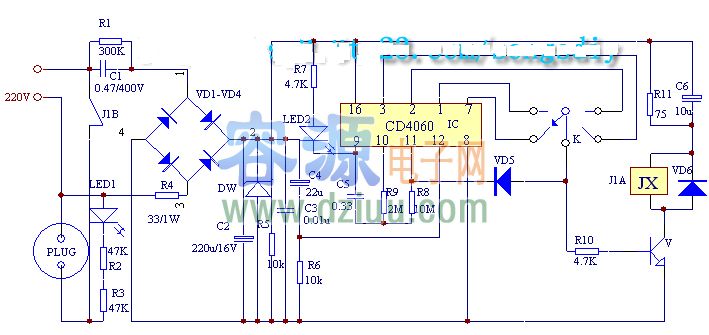

　 電原理圖如下    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

，其核心是一片帶振蕩器的14級分頻IC CD4060。在通電的瞬間，C4、R6產生一尖脈沖，使IC復位，LED燈一閃一滅，以示計時開始，振蕩周期由IC 的9、10、11腳的RC元件決定，當R8>2R9,VCC約為10V時,t=2.3 R9 X C5,計數器在時鐘的下降沿作增量計數,最長延時為T的延時T為2的(14-1)次方和t的乘積, 按圖中的數據延時T 約為180分鐘,如延長時間,則可以增大C5的容量,改變R9,可以調節振蕩器的頻率,電路中選擇IC的7、1、2、3腳輸出，定時時間為O時檔為12秒，1檔為45分，2檔為90分，3檔為180分鐘，到定時時間后，IC的輸出高電平使V飽和，繼電器J1吸合，輸出插座得電，LED1點亮，高電平通過VD5強迫IC停振，LED2熄滅，一次定時結束。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　該定時插座比較適合于電飯煲使用，如上午上班時開好3小時定時，中午回家時正好飯煮好，可避免上班時就將電飯煲通電，得電長時間后的米飯口味變差，而且又費電。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

定時關，可通過繼電器J1的常閉觸點引出，在VD5上串聯一只開關，可進行單定時，循環定時的選擇，VD5接通時為單定時，斷開時則為循環定時，也就時到定時時間后，繼電器吸合，再過定時時間后，又?jǐn)嚅_，這樣一直循環下去，這對電熱毯之類的負載比較適合。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》


　　IC選用CD4060，晶體管V選用9014型，發光二極管為普通型，二極管VD1-VD4用IN4007，穩壓管為10V，二極管VD5、VD6選用IN4148型，繼電器J1選用HG4123，或合適的型號。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
