全自動冰箱保護器
全自動冰箱保護器 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
全自動冰箱保護器線路簡單、功能齊全、動作可靠靈敏，是電冰箱使用中有用的附件。

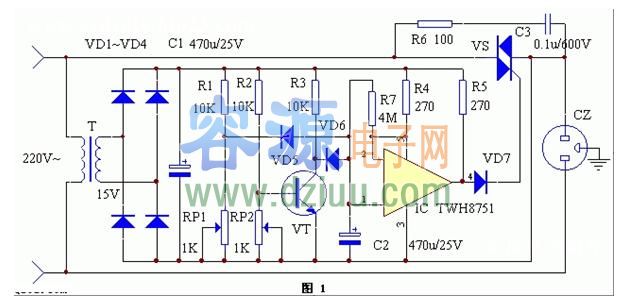

電路原理見圖1。當220V市電電網電壓過低時，
損壞電冰箱電機時，R1和RP1分壓值減小，使VD5導通，使集成電路IC導通，接著使VD7截止，隨之雙向可控硅VS關斷，從而切斷電冰箱電源。調節RP1可設定欠壓保護值。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
當電網電壓過高時，有使冰箱電機過熱燒毀。這是R2和RP2的分壓值增高，使三極管VT導通，隨之VD6導通，接著IC1導通，使VD7截止，可控硅VS關斷。調節RP2可設定過壓保護值。
R7和C2構成了斷電延時啟動電路。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
當斷電后又立即通電時，C2兩端電壓不能突變，使IC1②腳保護低電平而導通，從而使VD7截止，VS截止，保護了冰箱壓縮機。延時時間由R7及C2的數值決定，按圖中數值延時時間約為6分鐘。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
