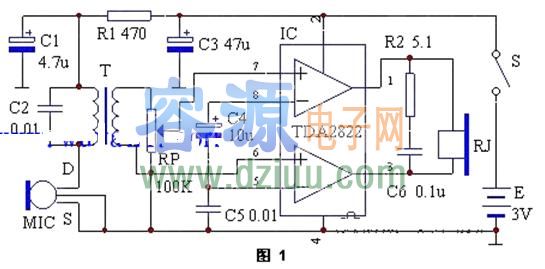

簡易助聽器電路圖（TDA2822）

文中介紹了助聽器電路圖，也介紹了TDA2822集成電路內部電路及引腳功能，為維修及制作的朋友提供技術資料。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

現代電子助聽器是一放大器，它的功能是聲能強度并盡不失真地傳入耳內。因聲音的聲能不能直接放大，故有必要將其轉換為電信號，放大后再轉換為聲能。輸入換能器由傳聲器（麥克風或話筒）、磁感線圈等部分組成。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

      其作用是將輸入聲能轉為電能傳至放大器。放大器將輸入電信號放大后，再傳至輸出換能器。輸出換能器由耳機或骨導振動器構成，其作用是把放大的信號由電能再轉為聲能或動能輸出。電源是供給助聽器工作能量不可缺少的部分，還設有削峰（PC）或自動增益控制（AGC）裝置，以適合各種不同程度耳聾病人的。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

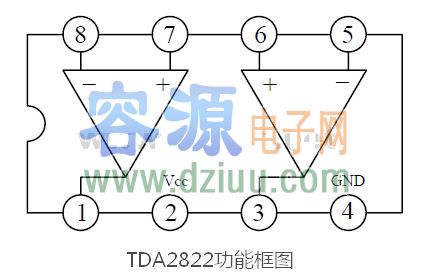

TDA2822內部框圖：   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

TDA2822引腳功能說明：   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
