iPhone6S手機進水后耗電快的修理方法
客戶說手機進水后耗電快。
維修過程
進水耗電快的故障多是主板元器件被腐蝕，如電容、電阻等被腐蝕引起的。維修這種故障就需要把被腐蝕的地方清洗干凈，將被腐蝕的元器件更換掉就可以修復。主板接可調電源，按開關開機電流就有253mA（見圖)，漏電嚴重，正常應是70mA左右。

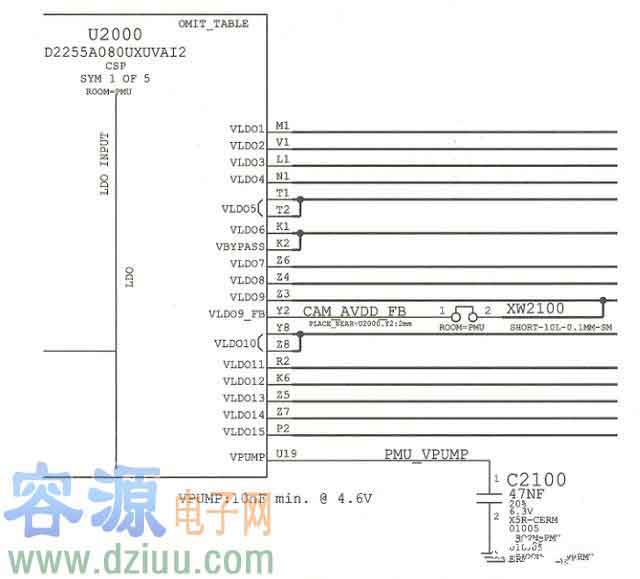

通過查看PCB位圖發現，此電容是指放3V供走的濾波電容（見圖），主電源芯片給指紋部分供電，在達條供電線路上有多個濾波電容。
測量指紋3V供電的二極體值，發現3V供電對地短路了，如圖所示。
把腐蝕嚴重的電容拆掉后，再次測量發現其二極體值變大，為0.069，如圖所示。這也是不正常的，正常主板此值應為0.500左右。

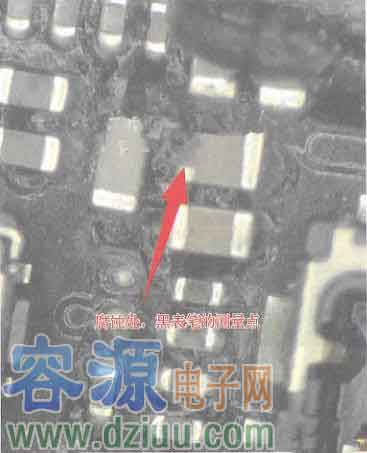

看來這線路上還有其他電容失效了，如圖所示。

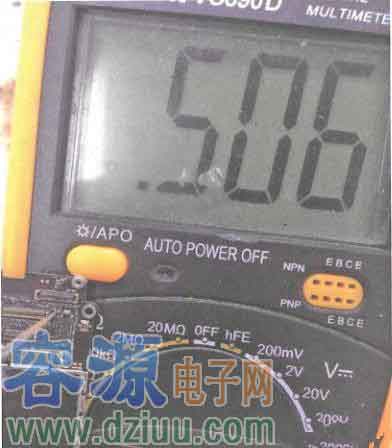

拆掉腐蝕的電容，再次測量發現其二極體值恢復正常，如圖所示。
接可調電源測試，發現不漏電了。按下開機鍵開機，電流恢復正常，如圖所示iPhone6S手機進水后耗電快的修理方法
容－源－電－子－網－為你提供技術支持本文地址：http://www.jssjbk.com/dz/26/15474461783081.shtml
