如何實現高效的遠程電池監控系統
Daisy鏈接監控大型鋰離子電池堆，BQ76PL536集成了電壓轉換和精密ADC，可準確，快速地測量電池電壓。在直接從主機MCU或通過菊花鏈接收CONV轉換信號時，器件通過其集成的14位高速逐次逼近寄存器（SAR）ADC啟動轉換周期。該器件通過前端多路復用器為ADC供電，該多路復用器具有九個輸入，用于六個單元，兩個溫度傳感器和一個通用模擬輸入。
BQ76PL536中的專用電路為每個電池提供過壓和欠壓故障檢測，并提供兩個過溫故障檢測輸入。當單元值超過安全閾值時，器件提供FAULT和ALERT輸出。 BQ76PL536通過獨立于主機通信總線的I/O引腳提供這些保護輸出信號，在沒有主機MCU干預的情況下在硬件中啟用故障信號。在大型鋰離子電池堆中，工程師可以菊花鏈?zhǔn)竭B接這些信號，以便將保護信號隔離到特定的電池和電池串（圖3）。

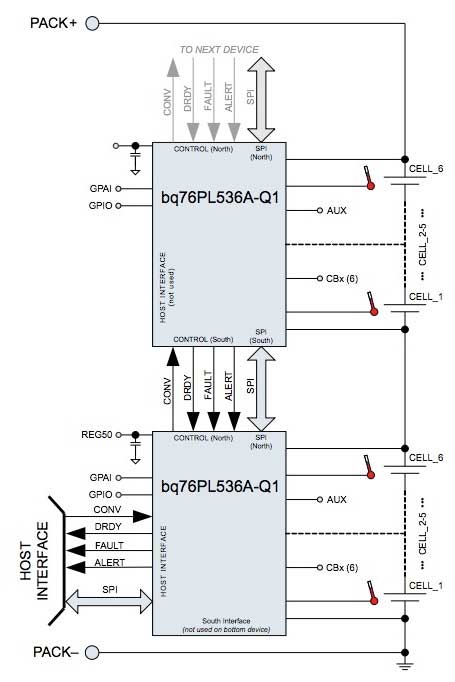

圖3：高級電池管理IC為電池管理信號提供專用輸入和輸出引腳，允許工程師以菊花鏈形式連接多個設備以監控大型電池組中的電池（德州儀器公司提供）。
總結
對于獨立的能量收集應用，工程師可以使用將電池單元測量功能與無線通信相結合的遠程監控子系統來增強電池操作和安全性。具有成對或集成無線功能的高度集成的低功耗MCU可滿足許多此類應用的需求。對于更嚴格的監控要求，專用電池管理IC可以提供詳細的測量和自動故障檢測。使用這些可用的IC，工程師可以增強遠程或獨立的能量收集設計，能夠監控他們的電池系統并將電池狀態傳達給中央設施。
容－源－電－子－網－為你提供技術支持本文地址：http://www.jssjbk.com/dz/26/15482337363110.shtml
