LM3886功放集成電路圖

時間:2010-08-21 22:10:42來源:網絡作者:admin 點擊:次

無

LM3886功放集成電路圖

LM3886功放集成電路是美國NS公司推出的單聲道大功率音頻放大集成電路，采用TO-220 11腳封裝。在額定工作電壓下可以輸出68W的不失真信息

LM3886功放集成電路具有完善的過壓、過流和過熱保護功能，還具有自動抗開關機時的電流沖擊的功能，可以有效保護揚聲器不被電流沖擊干擾而損傷。

LM3886功放集成電路性能參數：

　·工作電壓范圍：最小±10V，最大±42V。
　·輸出功率：VCC=±28V OUTPUT=68W/4Ω、38W/8Ω；　VCC=±35V OUTPUT=50W/8Ω。
　·峰值功率：135W
　·信噪比≥92db
　·轉換率：19V/us
　·互調失真：0.04%

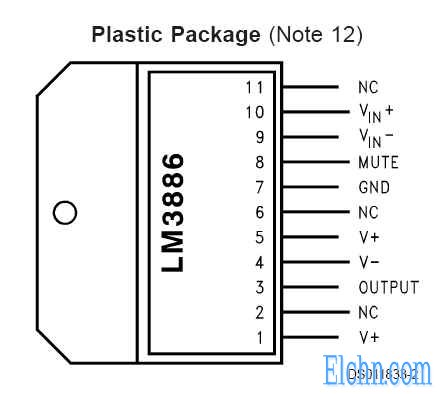

　·11腳TO-220封裝
　·靜音功能
　·SPiKeTM保護功能
　·LM3886有兩種型號：LM3886TF和LM3886T，前者散熱片絕緣，后者不絕緣。

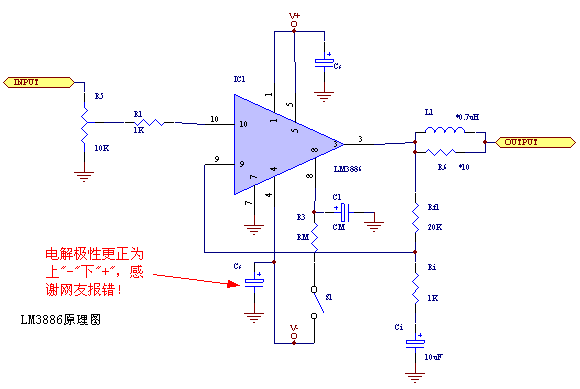

LM3886功放集成電路圖典型應用圖
