1.什么叫場效應管？

　　FET是Field-Effect-Transistor的縮寫,即為場效應晶體管。的晶體管是由兩種極性的載流子,即多數載流子和反極性的少數載流子參與導電,稱為雙極型晶體管,而FET僅是由多數載流子參與導電,它與雙極型相反,也稱為單極型晶體管。FET應用范圍很廣,但不能說現在普及的雙極型晶體管都可以用FET替代。

然而，FET的特性與雙極型晶體管的特性不同，能構成技術性能非常好的電路。

　　2. 場效應管的工作原理：

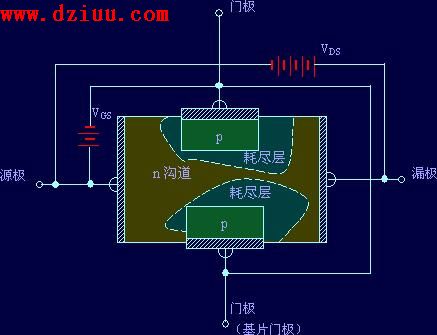

　　(a) JFET的概念圖

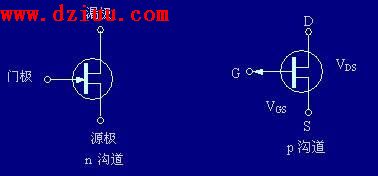

　　(b) JFET的符號

　　圖1(b)門極的箭頭指向?yàn)閜指向 n方向，分別表示內向?yàn)閚溝道JFET，外向?yàn)閜溝道JFET。 圖1(a)表示n溝道JFET的特性例。以此圖為基礎看看JFET的電氣特性的特點。

　　首先，門極-源極間電壓以0V時考慮(VGS =0)。在此下漏極-源極間電壓VDS 從0V，漏電流ID幾乎與VDS 成比例，將此區域稱為非飽和區。VDS 達到某值漏電流ID 的變化變小，幾乎達到值。的ID 稱為飽和漏電流(有時也稱漏電流用IDSS 表示。與此IDSS 對應的VDS 稱為夾斷電壓VP ，此區域稱為飽和區。 其次在漏極-源極間加的電壓VDS (例如0.8V)，VGS 值從0開始向負方向，ID 的值從IDSS 開始慢慢地減少，對某VGS 值ID =0。將的VGS 稱為門極-源極間遮斷電壓截止電壓，用VGS (off)示。n溝道JFET的則VGS (off) 值帶有負的符號,測量的JFET對應ID =0的VGS 很困難,在放大器使用的小信號JFET時,將達到ID =0.1-10μA 的VGS 定義為VGS (off) 的多些。 關于JFET為什么表示這樣的特性，用圖作以下簡單的說明。

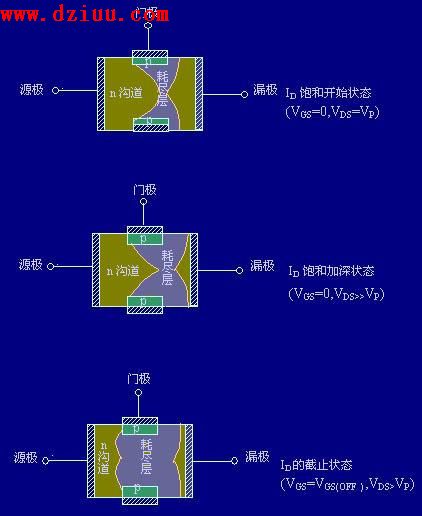

　　場效應管工作原理用一句話說，"漏極-源極間流經溝道的I_D ，用以門極與溝道間的pn結形成的反偏的門極電壓控制I_D "。更正確地說，ID 流經通路的寬度，即溝道截面積，它是由pn結反偏的變化，產生耗盡層擴展變化控制的緣故。 在VGS =0的非飽和區域，圖10.4.1(a)表示的過渡層的擴展不很大，根據漏極-源極間所加VDS的電場，源極區域的某些電子被漏極拉去，即從漏極向源極有電流I_D 流動。達到飽和區域如圖10.4.2(a)，從門極向漏極擴展的過度層將溝道的一部分構成堵塞型，I_D飽和。將這種稱為夾斷。這意味著過渡層將溝道的一部分阻擋，并不是電流被切斷。 在過渡層沒有電子、空穴的自由移動，在理想下幾乎具有絕緣特性，通常電流也難流動。但是漏極-源極間的電場，上是兩個過渡層接觸漏極與門極下部附近，漂移電場拉去的高速電子通過過渡層。 如圖10.4.1(b)的那樣，即便再VDS ，因漂移電場的強度幾乎不變產生I_D 的飽和現象。 其次，如圖10.4.2(c)，VGS 向負的方向變化，讓VGS =VGS (off) ，過渡層大致成為覆蓋全區域的。

而且VDS 的電場大部分加到過渡層上，將電子拉向漂移方向的電場，只有靠近源極的很短部分，這更使電流不能流通。
