詳解高壓自動保護電路   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

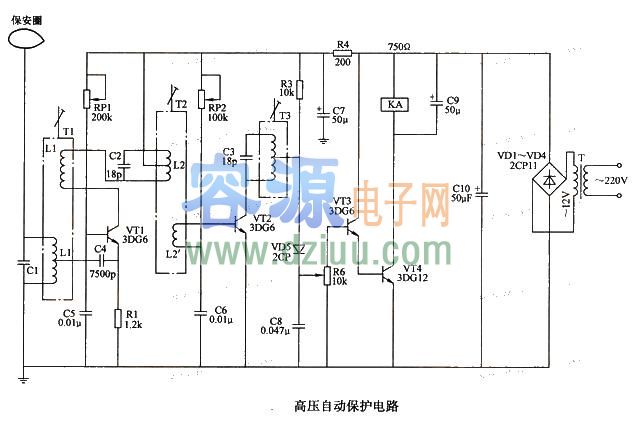

在農村采取高壓電網滅害蟲時，其一首先要架設防護區，禁止人和牲畜進入；其二再進行一次保安措施，確保安全：在裝設高壓電網自控保安裝置時，保安圈應架設在高壓電網外圈以保護人和牲畜誤進危險區，如圖。電路中VT1組成振蕩器；VT2組成選頻高放電路；VT3、VT4組成開關電路；C9為VT4的保護電容。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

當無人畜靠近保安圈時，開關電路導通，繼電器KA動作，其動合觸點（在保安圈內，未畫出）接通，高壓電網的電源接通高壓線路；   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

當人畜接近保安圈時，分布電容C1值改變，振蕩頻率也變化，選頻高放級輸出很小，開關管ⅤT3、VT4截止，繼電器KA釋放，并通過其觸點切斷高壓電網電源，從而避免人畜接近高壓產生觸電的危險。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
