CD4011構成延遲節能燈電路   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

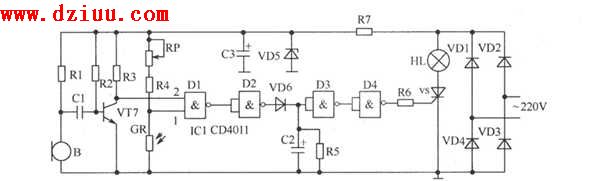

如圖的延遲節能燈是一種聲光雙控延遲節電照明燈。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

它可以直接取代普通照明開關而不必更改原有照明線路，白天或光線較強的場合即使有較大的聲響也能控制燈泡不亮，晚上或光線較暗時遇到聲響(如說話聲、腳步聲等)后燈自動點亮，經約30s(時間可設定)自動熄滅。適用于樓梯，走廊等只需短時照明的地方。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

二極管VD1～VD4組成橋式整流電路將市電變成脈動直流，再經R7限流，VD5穩壓，C3濾波輸出8V直流電，為集成塊CD4011及三極管VT7提供電源。元器件選擇：與非門D1～D4一塊2輸入端四與非門CD4011數字集成電路。VS為MCR100-8型等小型塑封單向晶閘管。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

整流二極管VD1--VD41N4007型普通硅整流二極管，VD5選2CW56型8V穩壓二極管，VD61N4148型普通硅開關二極管，VT79013型等硅NPN三極管。GR為MG45型光敏電阻器，其余電阻均用RTX-1／8W型碳膜電阻器，其中R1為22kΩ，R2為22MΩ，R3為33kΩ，R4為47kΩ，R5為1.5MΩ，R6為5.10Ω，R7為240kΩ，RP取W106-2-2型100kΩ玻璃釉預調電位器。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

C1用CT1型瓷介電容器，C2、C3用電解電容，且C1取0.1μF，C2取22μF／16V，C3取100μF／16V。B為CRZ2-113F型駐極體電容話筒。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
