集成電路LC863328A引腳功能、應用電路 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

LC863328A應用于電視機中，是I2C彩電的主控制集成電路（CPU），對于做維修的朋友，了解一下LC863328A引腳功能及應用電路是的。下面是筆者為大家整理的資料，希望對大家有幫助。還有什么問題請去論壇發貼求助。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

LC863328A TH50J1 微器數據資料 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
引腳序號	符號	引腳功能說明		電壓 V	對地阻值（KΩ）
引腳序號	符號	引腳功能說明		電壓 V	黑筆接地	紅筆地
1	SURROUND	環繞控制 *		0	8	34
2	50/60	場頻50/60輸出*		0	8	34
3	ALAPAA	未用*		0	7.9	34
4	WOOF VOL	重低音量*		0	7.7	25
5	VOL-L	左聲道音量PWM輸出		0	8	40
6	VOL-R	右聲道音量PWM輸出		0	8	38
7	POWER POWER	ON/OFF控制信號輸出		0	7.8	10.8
8	VT	調諧用14Bit PWM輸出		3.8V	7.9	32
9	GND	地		0	0	0
10	XTAL1	CPU晶振端口		0	9	40
11	XTAL2	CPU晶振端口		2.2	9	38
12	VDD	供電端+5V		4.95	5.3	9.6
13	KEY IN	控制鍵電壓輸入		0	7	10.4
14	AFT IN	AFT信號輸入		2.5	4.6	14
15	SECAM	西歐制式彩色檢測*		4.5	7.8	35
16	NC	空腳		4.5	7.6	30
17	RESET	CPU復位端口		5	5	5
18	FILT	OSD字符濾波		2.6	8	24
19	NC	空腳		4.8	8.4	25
20	V-SYNC	場脈沖輸入		4.6	7.5	24
21	H-SYNC	行脈沖輸入		3.95	7.4	25
22	OSD R OUT	紅字符輸出	無屏顯時電壓	0	8.5	20
23	OSD G OUT	綠字符輸出		0	8.5	20
24	OSD B OUT	藍字符輸出		0	6.5	7.9
25	BLANK	OSD消隱信號輸出		0	6.4	7
26	NC	空腳		0	8.8	4
27	SDAO	存儲塊數據線		4.5	8	34
28	SCLO	存儲塊時鐘線		4.6	8.1	34
29	SDAI	IC數據線		4.18	8.1	33
30	SCLI	IC時鐘線		4.18	8.1	33
31	ENABLE	自動調試端*		4.75	8	24
32	S-VHS	S-VIDEO檢測低電平有效		4.5	7.6	34
33	SD	復合同步脈沖輸入		3.3	7.5	14
34	IR	遙控信號輸入端		0.34.5	7.8	38
35	SIF	4.5M伴音吸收選擇*		0.9	7.8	13.5
36	WOOF ON/OFF	重低音開關		0	7.5	13.5
37	MUTE	靜音控制		0	4	11
38	AV2	AV選擇控制2		0	4	11
39	AV1	AV選擇控制1		0	4	11
40	ENGLISH	英文選通*		0	1	35
41	BAND2	波段選擇		1.6	7	14
42	BAND1	波段選擇		1.6	7	14

<<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

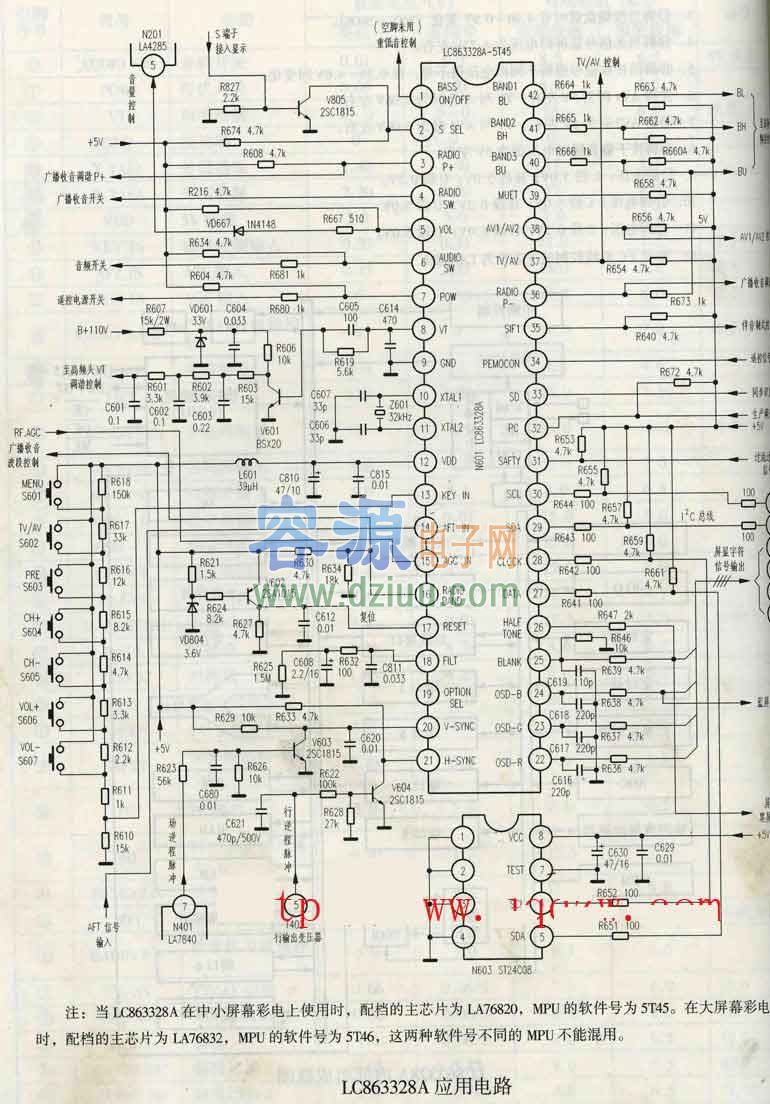

LC863328A應用電路： <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
