HY061和HY121可編程音集成電路圖
一次性可編程語音集成路是應用自適應脈碼調制語音合成技術的超大規模CMOS集成電路。現以HY061和HY121電路為例，簡要對它的電路原理進行介紹。
HY061和HY121屬于同一類型集成電路，圖是其電路原理框圖。該電路包括一次性可編程(OTP)EPROM陣列、時鐘振蕩器、邏輯控制器、脈沖調制譯碼器、計時發生器、電壓驅動器以及電流驅動器等單元電路。外部電路只需接一個電阻和一個半導體三極管，接上電源后即可推動揚聲器工作，組成最簡單的語音電路。

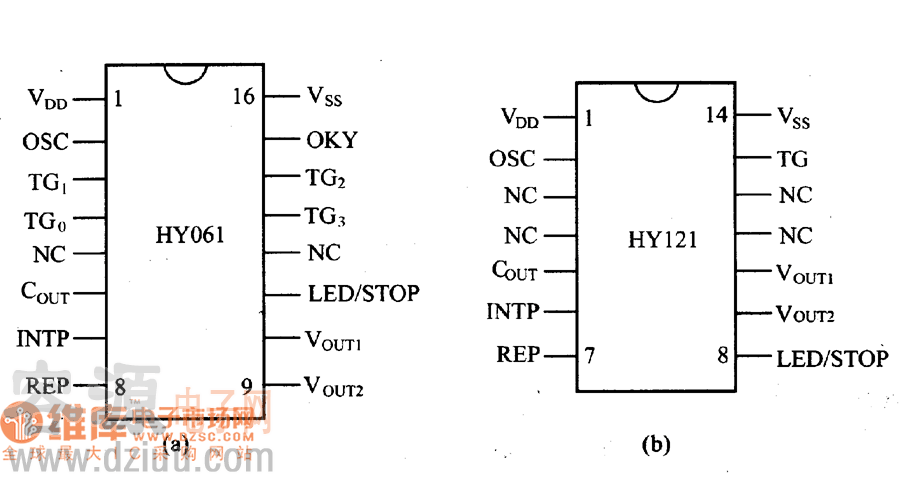

HY061及HY121集成電路的引腳排列如圖所示，引腳功能分別見表a和表b。
一次性可編程語音電路原理框圖
HY061/HY121集成電路引腳排列圖

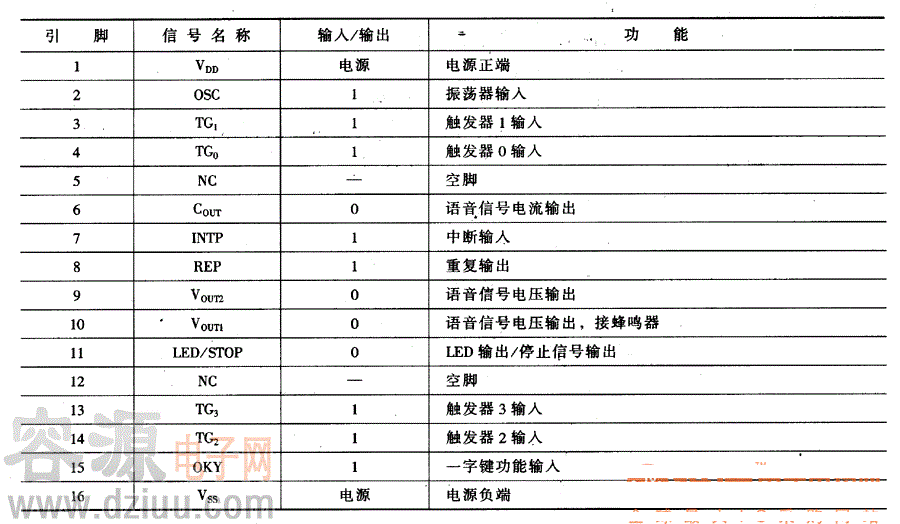

HY061集成電路引腳功能表

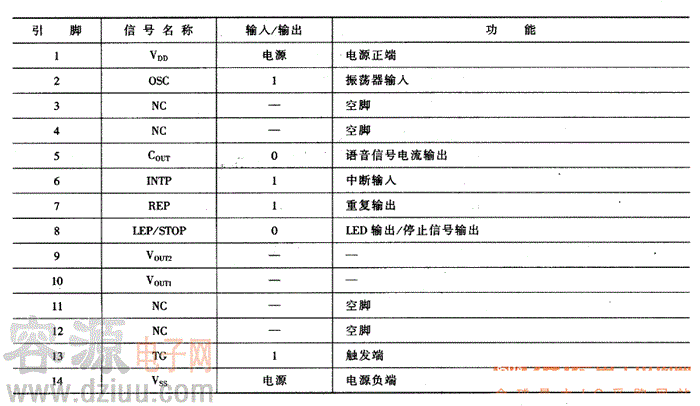

HY121集成電路引腳功能表
HYO61集成電路的語音信號寫入，必須由計算機和記錄編輯系統支持，并由專業人員對用戶提供的錄音磁帶中的語言內容進行編輯加工，再寫人EPROM中去，然后再用專用燒結器即時寫入HYO61中。HY121集成電路的語音信號寫入就不需要專門的記錄編輯系統進行復雜的編輯工作，它可通過編輯燒結器采用盒式磁帶或?qū)χ捦仓苯愉浫耄詈蠊袒紿Y121中去。不過這一過程用戶無法完成，而是由制造廠完成的。制作好的HYO61和HY121集成電路具有語音清晰、不怕掉電、永久保存、抗干擾能力強、應用方便等特點。

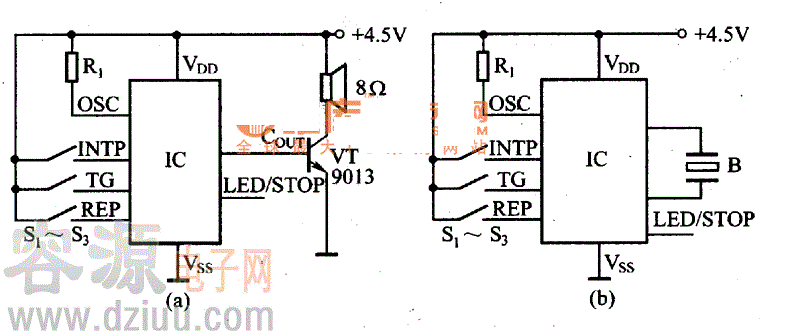

圖是這種電路的基本應用電路。圖所示電路為外接半導體三極管推動揚聲器工作的電路，輸出功率可達1OOmW;圖所示電路為直接驅動壓電蜂鳴器的電路。電路的INTP端接人高電平時可立即中斷語音輸出，REP端接人高電平時可使電路不斷循環輸出語音信號。TG端為觸發輸入端。若在LED輸出端外接發光二極管，則在語音輸出時會產生3Hz頻閃指示。
HYO61或HY121集成電路應用電路
