電子語音錄放模塊電路圖
電子語音錄放模塊是一種語音錄放集成電路，它是以語音處理器為核心電路而發展起來的一種新型語音電路。它使用方便，可直接用揚聲器和話筒作為錄音和放音的元件，有的模塊甚至只用揚聲器便可進行錄音及放音。電路的外圍元件很少，且不怕掉電，錄入的語音信息可長期保存，也可重復錄10萬次以上。這種模塊在錄音結束后可自動迸入備用狀態，只要觸發電路，便可輸出語音信號，可直接驅動揚聲器發出語音聲響。它的尺寸也很小，對開發微型語音電子產品極為有利。
電子語音錄放模塊的優良特性，使它在便攜式語音錄放機、語言學刁裝置、自動應答電話、工業智能儀表、高級玩具及消費類家用電器中得到了廣泛的應用。
下面以BA9902語音錄放模塊為例，介紹一下這類電路的應用。BA9902是一種20秒高音質、低價位、直接儲存語音的錄放模塊。該模塊工作電壓為5V，可以錄音時間為20秒，內部有自動增益控制電路(AGC)，用話筒輸入最大電壓為2OmV(峰一峰值)，線錄最大輸入電壓為5OmV(峰一峰值)，揚聲器輸出功率為12mW。
該模塊的尺寸為21mmnx18mm。圖所示電路是BA9902的應用電路。圖(a)所示電路是利用揚聲器作話筒來錄音的電路，錄音時只要按下開關S1，使⑥腳成為低電平就可以進行錄音。此時發光二極管VD被點亮，表示正在錄音。放音時，只要按一下開關S2進行下降沿觸發，電路即可放出錄入的語音聲。圖(b)所示電路采用線錄方式，輸入信號從①腳輸入。這種錄制方式音質較好。圖(c)所示電路為話筒錄音電路，錄制時語音信號經三極管VT放大后由集電極輸出給BA9902電路的①腳。
BA9902模塊的典型應用電路
:容－源－電－子－網－為你提供技術支持
本文地址：http://www.jssjbk.com/gongfangdianlu/y/15712936203295.shtml
本文標簽:
- 上一篇文章：HY061和HY121可編程音集成電路圖
- 下一篇文章：CXA1191M收音電路圖
-
推出SC6138A現貨音樂播放音效處理無線推送
SC6138A 是一顆高集成度，專注于無線音樂、音頻編解碼、音效處理的 SoC 芯片。它集成了 APU 單元，專門來 處理音頻相關的算法，同時還將音頻 DAC/ADC、音頻接口、USB/SD/以
關鍵詞： 所屬欄目：集成塊資料 -
由三極管與LM386組成功放電路制作語音放大電路
LM386是美國國家半導體公司生產的音頻功率放大器,主要應用于低電壓消費類產品.為使外圍元件最少,電壓增益內置為20.但在1腳和8腳之間增加一只外接電阻和電容,便可將電壓增益調為任意值,直至 200.輸入端以地位參考
關鍵詞：功放集成電路音響電路圖音頻放大器電路圖 所屬欄目：音頻功放電路 -
兩種無按鈕音樂門鈴電路圖
兩種無按鈕音樂門鈴電路圖 如圖為兩種無按鈕音樂門鈴電路圖。圖1為振動式。當有人用手敲門時，安裝在門內側的壓電陶瓷片YD受到振動而產生相應的音頻電壓，使復合管開關BG1和BG2導通，音樂電路CIC受到觸發即演奏一
關鍵詞： 所屬欄目：音頻功放電路 -
簡易HY-100音樂集成電路
HY-100系列音樂集成電路是一種大規模CMOS集成電路。該電路將包括前置放大器和功率放大器在內的所有電路用CMOS技術集成在一塊25mm*15mm的印制電路板上，在芯片上已焊接有一個68K的電阻，如上圖所示。 :
關鍵詞： 所屬欄目：音頻功放電路 -
音樂門鈴電路設計
CIC2851AE是目前應用較為普遍的單曲音樂IC,它采用塑料封裝單列直插式,共有9個輸出腳,缺角處為第1腳。晶體管BG在這里起音頻功效放大作用，BG最好采用集電極耗散功率大于300mW的硅NPN型三極管，如3DX201、3DG12、
關鍵詞： 所屬欄目：音頻功放電路 -
在音樂演奏過程中定時循環的電路圖
音樂表演是音樂的再創作活動。通過樂器的演奏，人聲的歌唱，以及包括指揮在內的多種藝術手段，將樂曲用具體可感的音響表現出來，傳達給聽眾，以發揮其社會功能。它是音樂創作與音樂欣賞的中介，是音樂活動中不可
關鍵詞： 所屬欄目：音頻功放電路 -
HY061和HY121可編程音集成電路圖
一次性可編程語音集成路是應用自適應脈碼調制語音合成技術的超大規模CMOS集成電路。現以HY061和HY121電路為例，簡要對它的電路原理進行介紹。 HY061和HY121屬于同一類型集成電路，圖是其電路原理框圖。該電路
關鍵詞： 所屬欄目：音頻功放電路 -
語音臺成集成電路圖
這類語音集成電路將語音信號處理后，以數字碼形式存儲在只讀存儲器(ROM)中。存儲器ROM分為兩種:一種是掩膜式ROM，這種ROM在工廠中生產時，已用掩膜技術將信息輸入，不能再更改;另一種稱為EPROM，是"一種可擦除式
關鍵詞： 所屬欄目：音頻功放電路 -
CW9561摸擬聲集成電路圖
CW9561模擬聲集成電路是一種能發出警報聲、汽笛聲、警車聲及機槍聲的集成電路，它的典型應用電路如圖所示。在圖(a)所示電路中，當開關S2分別置于A、B、C位置，電路可分別發出報警聲、汽笛聲和警車聲;當S1開關閉
關鍵詞： 所屬欄目：音頻功放電路 -
CIC481系列音樂集成電路圖
CIC481系列音樂集成電路是一種包含多首具有鋼琴、風琴、曼陀林三種效果歌曲的集成電路。其中CIC481內含8首樂曲CIC482內含12首樂曲，CIC483內含10首樂曲。樂曲可以單循環或連續地回放。CIC481系列產品采用16腳雙
關鍵詞： 所屬欄目：音頻功放電路 -
CIC2850/CIC3830系列音樂集成電路圖
CIC2850/CIC3830系列音樂集成電路是單樂曲發生器，它們的外弓線排列及封裝形式為9腳單排直插式塑封，其引腳功能見表，該系列產品輸出樂曲名見表。 CIC2850/CIC3830系列音樂集成電路引腳功能 CIC2850/CIC3
關鍵詞： 所屬欄目：音頻功放電路 -
HY系列音樂集成電路圖
HY系列音樂集成電路受觸發后立即會輸出音樂信號，奏鳴時間為20s。該系列產品外圍元件少，耗電省，且應用靈活，適用于門鈴、玩具、各種呼叫及報警裝置。該系列產品型號較多，下面僅介紹其中的一部分型號。 (1
關鍵詞： 所屬欄目：音頻功放電路 -
音樂集成電路的結構及基本工作原理電路圖
音樂集成電路有許多系列，且在控制功能上也各不相同，但它們的基本電路結構和工作原理大都是相同的。 音樂集成電路的內部電路結構如圖所示，它由控制電路、振蕩電路、存儲器(ROM)、節拍發生器、音階發生器、
關鍵詞： 所屬欄目：音頻功放電路 -
音樂集成電路的封裝形式電路圖
音樂集成電路的封裝形式基本有三種，即雙列直插式塑封，單排直插式塑封及印板黑膏封，如圖所示。 音樂集成電路的封裝形式 :
關鍵詞： 所屬欄目：音頻功放電路 -
KD-156音樂集成電路圖
KD-156音樂集成電路可發出"叮咯"及鳥鳴兩種聲響，音響純正悅耳，是用來制作電子門鈴的專用集成電路。用這種集成電路制作的電子門鈴電路，如圖所示。圖中的A、B端為兩個觸發信號輸入端，A為正脈沖觸發端，B為負脈
關鍵詞： 所屬欄目：音頻功放電路 -
HY-100系列音樂集成電路圖
1.HY-100系列音樂集成電路 HY-100系列音樂集成電路是一種大規模CMOS集成電路。該電路將包括前置放大器和功率放大器在內的所有電路用CMOS技術集成在一塊25mmx15mm的印制電路板上，在芯片上已焊接有一個68kΩ的
關鍵詞： 所屬欄目：音頻功放電路 -

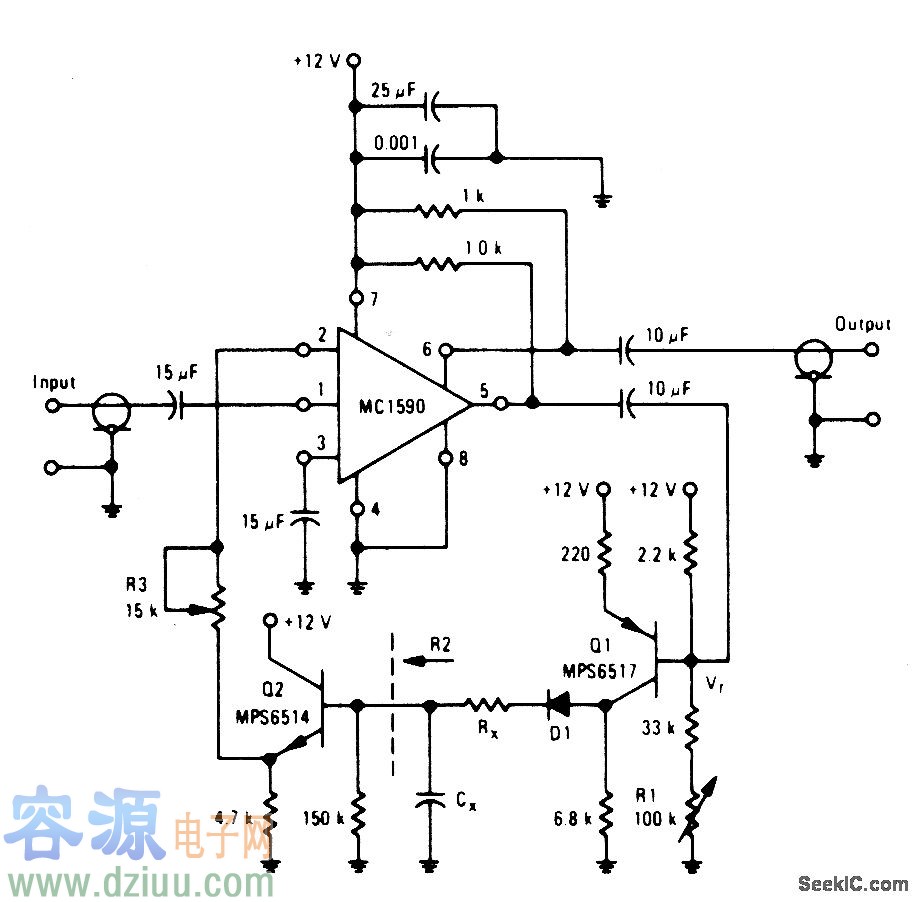

MC1590語音壓縮器電路
放大器可驅動一個電壓增益大約為20的PNP型MPS6517發射器的基極。控制器RI可改變晶體管的靜態Q點，也就是可改變超出電平Vr的信號的數量。只有當峰值大于Vr時（Vr≈7.0V），二極管D1可整流Q1的輸出正峰。由此產生的
關鍵詞： 所屬欄目：音頻功放電路 -
簡介單片語音處理ISD1810電路
語音處理和識別是利用計算機對語音信號進行分析和綜合,從而實現對人類語音的自動理解和處理的一門學科,它是信息科學中一個十分活躍的研究領域. 美國ISD公司的ISDl810單段8--20秒超薄語音錄放模塊,采用單片語
關鍵詞： 所屬欄目：音頻功放電路 -

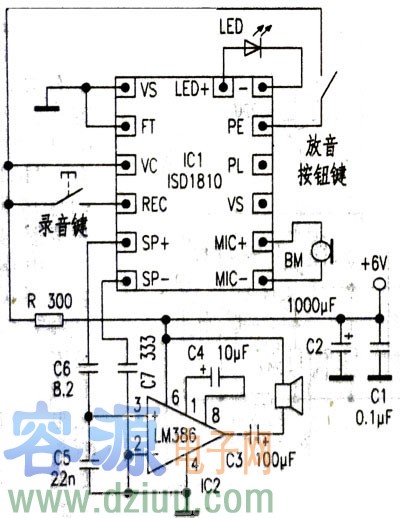

基于ISD系列為核心的語音錄放電路
