壓敏電阻的作用_壓敏電阻參數   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

氧化鋅壓敏電阻的作用(Carbon resistor):按用途來分也稱為"突波吸收器是一種具有電壓電流對稱特性之電壓屬性電阻器，它主要的設計是用來保護的電子產品或元件免受開關或雷擊誘發所產生之突波的影響，而非線性指數的特性。    <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

 特性：反應時間快速；低漏電流；優越的電壓比；寬廣之電壓與能量比；低備用電力且無后續電流；高效能之突波電流能力；抑制電壓特性之穩定執行能力。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

 壓敏電阻在休息時，受保護的電子元件而言，具有很高的阻抗-數兆歐姆)，而且不會改變?cè)O(shè)計電路特性，但當瞬間突波電壓出現(越過壓敏電阻之崩潰電壓時)，該壓敏電阻之阻抗會變低(僅有幾個歐姆而已)，并造成原線路短路，換言之電子產品或元件而受到保護。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

主要用途：   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

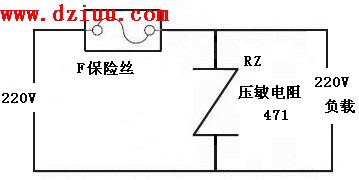

防雷，過壓保護。如電力變壓器在進戶端放入氧化鋅避雷器可以有效防雷，電子設備在電網電源輸入端放入壓敏電阻，一但電網電壓升高壓敏電阻會不可恢復擊穿短路保險絲也將斷開，從而有效的放止過電壓進入線路板。在空調線線路板應用壓敏電阻最為多   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

當電源為220V時壓敏電阻的阻值是無窮大，當峰值電壓超過470V時（220V電壓的峰值是311V）壓敏電阻立刻擊穿短路，保險絲也會熔斷，高電壓就進不去設備端，從而有效保護電子電路不受侵害。更換壓敏電阻時在電阻體上需裹上絕緣材料加以保護，以防飛弧。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

使用壓敏電阻時之前加裝保險絲，壓敏電阻一但擊穿短路是不可恢復的，更換。正常的壓敏電阻用萬用表測量是無窮大的。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

 壓敏電阻標稱參數   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

壓敏電阻用字母“MY”表示，如加J 為家用，的字母W、G、P、L、H、Z、B、C、N、K 分別用于穩壓、過壓保護、高頻電路、防雷、滅弧、消噪、補償、消磁、高能或高可靠等。壓敏電阻雖然能吸收很大的浪涌電能量，但不能承受毫安級的持續電流，在用作過壓保護時考慮到這一點。壓敏電阻的選用，選擇標稱壓敏電壓V1mA 和通流容量?jī)蓚�(gè)參數。    <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

1、所謂壓敏電壓，即擊穿電壓或閾值電壓。指在規定電流下的電壓值，大多數下用1mA直流電流通入壓敏電阻器時測得的電壓值，其產品的壓敏電壓范圍可以從10－9000V 不等。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

可根據具體正確選用。V1mA=1.5Vp=2.2VAC，式中，Vp 為電路額定電壓的峰值。VAC 為額定交流電壓的有效值。ZnO 壓敏電阻的電壓值選擇是至關重要的，它關系到保護效果與使用壽命。如一臺用電器的額定電源電壓為220V ， 則壓敏電阻電壓值V1mA=1.5Vp=1.5×1.414×220V=476V，V1mA=2.2VAC=2.2×220V=484V"，壓敏電阻的擊穿電壓可選在470－480V 。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

2、所謂通流容量，即最大脈沖電流的峰值是環境溫度為25℃下，對于規定的沖擊電流波形和規定的沖擊電流次數而言，壓敏電壓的變化不超過± 10％時的最大脈沖電流值。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

延長器件的使用壽命，ZnO 壓敏電阻所吸收的浪涌電流幅值應小于手冊中給出的產品最大通流量。然而從保護效果出發，要求所選用的通流量大好。在許多下，發生的通流量是很難精確計算的，則選用2－20KA 的產品。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

如手頭產品的通流量不能滿足使用要求時，可將幾只單個的壓敏電阻并聯使用，并聯后的壓敏電不變，其通流量為各單只壓敏電阻數值之和。要求并聯的壓敏電阻伏安特性盡量，否則易引起分流不均勻而損壞壓敏電阻。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

壓敏電阻的選用   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

選用壓敏電阻器前，應先了解以下相關技術參數：標稱電壓是指在規定的溫度和直流電流下，壓敏電阻器兩端的電壓值。漏電流是指在25℃條件下，當施加最大連續直流電壓時，壓敏電阻器中流過的電流值。等級電壓是指壓敏電阻中通過8/20 等級電流脈沖時在其兩端呈現的電壓峰值。通流量是表示施加規定的脈沖電流（8/20μs）波形時的峰值電流。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

浪涌環境參數最大浪涌電流Ipm（或最大浪涌電壓Vpm 和浪涌源阻抗Zo）、浪涌脈沖寬度Tt、相鄰兩次浪涌的最小時間間隔Tm 以及在壓敏電阻器的預定工作壽命期內，浪涌脈沖的總次數N等。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

1 標稱電壓選取   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

地說，壓敏電阻器常常與被保護器件或裝置并聯使用，在正常下，壓敏電阻器兩端的直流或交流電壓應低于標稱電壓，即使在電源波動最壞時，也不應高于額定值中選擇的最大連續工作電壓，該最大連續工作電壓值所對應的標稱電壓值即為選用值。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

對于過壓保護的應用，壓敏電壓值應大于電路的電壓值，應使用下式進行選擇：VmA＝av/bc 式中：a為電路電壓波動系數，取1.2；v為電路直流工作電壓（交流時為有效值）；b 為壓敏電壓誤差，取0.85；c為元件的老化系數，取0.9；這樣計算得到的VmA 數值是直流工作電壓的1.5 倍，在交流下還要考慮峰值，計算結果應擴大1．414 倍。，選用時還注意：   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

(1) 保證在電壓波動最大時，連續工作電壓也不會超過最大允許值，否則將縮短壓敏電阻的使用壽命；    <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

(2) 在電源線與大地間使用壓敏電阻時，有時接地不良而使線與地電壓上升，通常采用比線與線間使用場合更高標稱電壓的壓敏電阻器。壓敏電阻所吸收的浪涌電流應小于產品的最大通流量。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
