壓敏電阻器的主要參數有標稱電壓、電壓比、最大控制電壓、殘壓比、通流容量、漏電流、電壓溫度系數、電流溫度系數、電壓非線性系數、絕緣電阻、靜態電容等。
1.標稱電壓 標稱電壓是指通過1mA直流電流時,壓敏電阻器兩端的電壓值。
2.電壓比 電壓比是指壓敏電阻器的電流為1mA時產生的電壓值與壓敏電阻器的電流為0.1mA時產生的電壓值之比。
3.最大限制電壓 最大限制電壓是指壓敏電阻器兩端所能承受的最高電壓值。
4.殘壓比 流過壓敏電阻器的電流為某一值時,在它兩端所產生的電壓稱為這一電流值為殘壓。殘壓比則的殘壓與標稱電壓之比。
5.通流容量 通流容量也稱通流量,是指在規定的條件(以規定的時間間隔和次數,施加標準的沖擊電流)下,允許通過壓敏電阻器上的最大脈沖(峰值)電流值。
6.漏電流 漏電流與稱等待電流,是指壓敏電阻器在規定的溫度和最大直流電壓下,流過壓敏電阻器的電流。
7.電壓溫度系數 電壓溫度系數是指在規定的溫度范圍(溫度為20~70℃)內,壓敏電阻器標稱電壓的變化率,即在通過壓敏電阻器的電流保持恒定時,溫度改變1℃時壓敏電阻兩端的相對變化。
8.電流溫度系數 電流溫度系數是指在壓敏電阻器的兩端電壓保持恒定時,溫度改變1℃時,流過壓敏電阻器電流的相對變化。
9.電壓非線性系數 電壓非線性系數是指壓敏電阻器在給定的外加電壓作用下,其靜態電阻值與動態電阻值之比。
10.絕緣電阻 絕緣電阻是指壓敏電阻器的引出線(引腳)與電阻體絕緣表面之間的電阻值。
11.靜態電容 靜態電容是指壓敏電阻器本身固有的電容容量。
本文地址:http://www.jssjbk.com/cgq/15464799142996.shtml
本文標簽:
猜你感興趣:
壓敏電阻器主要用于限制有害的大氣過電壓和操作過電壓,能有效地保護系統或設備。用氧化鋅壓敏材料制成高壓絕緣子,既有絕緣作用,又能實現瞬態過電壓保護。此外,壓敏電阻器在電子電路
關鍵詞:過壓保護電路 所屬欄目:傳感器技術
壓敏電阻器具有殼體和包封在殼體內的壓敏電阻主體,所述殼體的內壁與壓敏電阻主體的外壁之間具有間隙并構成容納腔,其特征是在所述容納腔內充填有絕緣不燃纖維并構成將壓敏電阻主體包裹
關鍵詞: 所屬欄目:傳感器技術

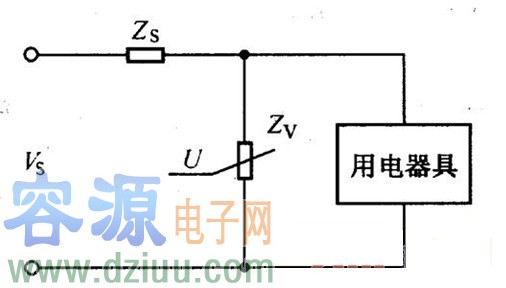

壓敏電阻器在電路中通常并接在被保護電器的輸入端,如圖所示。從圖中可以看出,壓敏電阻器的阻抗zv與電路總阻抗構成了分壓器,因此壓敏電阻器的限制電壓可由下式確定: Vc=VsZv/(Zs
