EMC前級電路設計經驗分享

時間:2018-12-26 14:32:41來源:網絡 作者:電子愛好者點擊:次

大家都知道，EMC 描述的是產品兩個方面的性能，即電磁發射/干擾EME和電磁抗擾EMS。EME中又包含傳導和輻射；而EMS中又包含靜電、脈沖群、浪涌等。本文將從EMS中的浪涌抗擾度

　　但是，因?yàn)槔擞繙y試時共模電感兩端將產生高壓，出現飛弧。若與周圍器件間距較近，可能使周圍器件損壞。因此可在其上并聯一個放電管或壓敏電阻限制其電壓，從而起到滅弧的作用。如圖中MOV2所示。

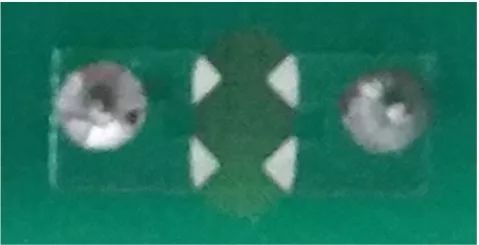

　　另一種辦法是在PCB設計時，在共模電感兩端加入放電齒，使得電感通過兩放電尖端放電，避免通過其他路徑放電，從而使得對周圍和后級器件的影響減到最小。如圖3是ZLG致遠電子型號為PA1HBxOD-10W的電力電源模塊PCB在共模電感處加入的放電齒的實物圖。

　　圖3 放電齒實物圖
　　總結
　　EMC試驗通常實踐性很強，但如果我們掌握一些基本原理，在設計EMC前級電路時，將更有方向進行試驗，從而縮短項目開發的時間。本文章結合了一個簡單的實例，從浪涌試驗的角度介紹了前級電路器件選型和典型電路，在以后的文章中我們將繼續更深入的探討抗浪涌電路相關內容，并從其他EMC性能指標的角度來設計EMC前級電路。
　　完善的浪涌防護電路搭配性能穩定的電源模塊將會最大程度的保證系統供電的穩定可靠。ZLG致遠電子自主研發、生產的隔離電源模塊，具有寬輸入電壓范圍，隔離1000VDC、1500VDC、3000VDC及6000VDC等多個系列，封裝形式多樣，兼容國際標準的SIP、DIP等封裝。
　　同時ZLG致遠電子為保證電源產品性能建設了行業內一流的測試實驗室，配備最先進、齊全的測試設備，全系列隔離DC-DC電源通過完整的EMC測試，靜電抗擾度高達4KV、浪涌抗擾度高達2KV，可應用于絕大部分復雜惡劣的工業現場，為用戶提供穩定、可靠的電源隔離解決方案。
