功放制作——膽前級
上次介紹的功放采用了如下的電子管前級電路。
該電路事實上是一個SRPP電路和陰極輸出器的級聯，兩者
直接耦合。對于我們這一代人
，晶體管電路已經先入為主，一下子
還不能接受電子管電路。

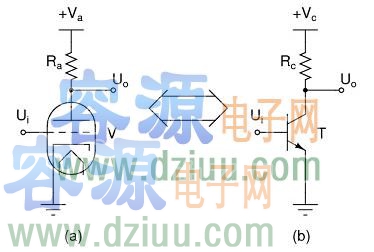

上，電子管電路實現的是和晶體管電路同樣的功能。下圖是實現同樣功能的電子管共陰極放大器和晶體管共射極放大器。 <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
而下圖是實現同樣功能的電子管陰極跟隨器和射級跟隨器。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
雖然說功能
，但是電路上還是有
不同。
首先，電子管的工作電壓比晶體管高得多，前者為數百伏，后者僅需幾伏。顯然兩者不能直接替換。 <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
第二，電子管依靠陰極受熱后發射電子，屏極（陽極）加有高正電壓，可以收集這些電子。
屏極
陰極加負電壓則屏極排斥電子，沒有電流產生，這
電子管二極管的整流原理。
，電子管要工作
加熱，這
通過給靠近陰極的燈絲通電來實現，否則電子管不能工作。這也是電子管發熱大的原因。 <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
第三，三極管工作原理是是在陰極和屏極間用細金屬絲網加了一個柵極，屏極加正高壓時，柵極上加一個很小的負電壓就

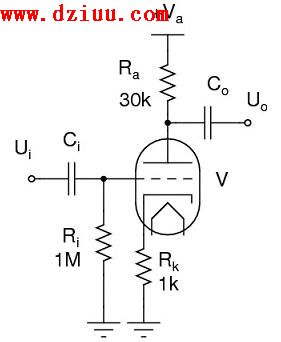

使減小屏極電流，達到控制屏極電流的目的。于NPN型晶體管放大電路在基極加正向偏置不同，電子管正常工作時柵極和陰極的電壓是負電壓（負柵壓）。這使得電子管有一種非常方便的偏置方法——陰極自生偏壓：
