新型CA3160設計的D類功放電路原理圖

時間:2019-11-19 10:57:41來源:網絡 作者:電子愛好者 點擊:
  音頻信號由IC2鎖相環電路的9腳輸入,經內部壓控振蕩器VCO轉換成變頻方波,再通過內部相位比較器1比較放大后從2腳輸出,通過VT1去推動IC3工作,然后由IC3推動揚聲器發音。IC2鎖相環電路的9腳無信號輸入時,2腳輸



  音頻信號由IC2鎖相環電路的9腳輸入,經內部壓控振蕩器VCO轉換成變頻方波,再通過內部相位比較器1比較放大后從2腳輸出,通過VT1去推動IC3工作,然后由IC3推動揚聲器發音。IC2鎖相環電路的9腳無信號輸入時,2腳輸出電平為0V,IC3停止工作。

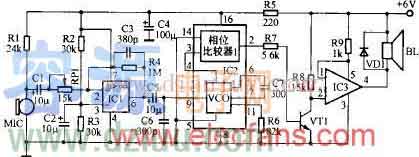

  如圖所示電路中,VT1選用9014,VD1選用1N4001,IC1運放選用CA3160,IC2鎖相環電路選用CD4046,IC3選用達華電子廠生產的大功率開關集成電路TWH8751,也可用大功率的場效應管及達林頓《www.jssjbk.com》管等代用。
