TDA1013B引腳功能電壓及伴音功放電路
TDA1013B引腳功能電壓:在彩電中，TDA1013B很常見，其功能是伴音功放電路，此集成電路應用16V供電，單聲道音頻信號放大電路，詳細電路圖如下：
TDA1013B引腳功能電壓及伴音功放電路
TDA1013引腳功能及參考電壓：
1腳：0V——地
2腳：7.7V——伴音輸出
3腳：16V——電源
4腳：13.5V——電源
5腳：0.3V——功放輸入
6腳：6.7V——前置輸出
7腳：2.8V——音量控制
8腳：1.9V——音頻輸入
9腳：0V——地
:
容－源－電－子－網－為你提供技術支持
本文地址：http://www.jssjbk.com/gongfangdianlu/y/TDA1013B-1609.shtml
本文標簽:
.
頂一下
0%
返回首頁
0
0%
------分隔線----------------------------
- 上一篇文章：TA8218AH引腳功能及伴音功放電路圖(圖文)
- 下一篇文章：MAX98304D類音頻放大應用電路原理圖
-
LA4287伴音功放電路圖
TV伴音信號從N601的（1）腳輸入，AV伴音信號從N601的（3）腳輸入，CPU（40）腳輸出的TV/AV的切換信號經R601送到V601的基極，由V601倒相后控制N601的（4）腳，經內部選擇后從N601的（9）腳輸出音頻信號，推動喇叭
關鍵詞：功放集成電路 所屬欄目：音頻功放電路 -

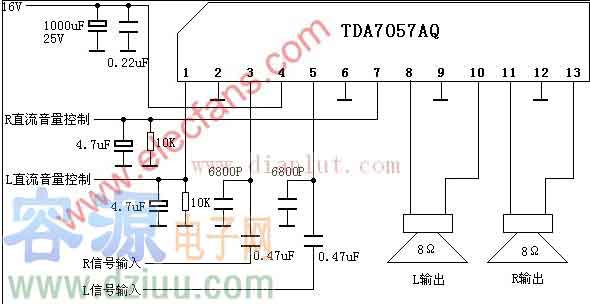

TDA7057系列伴音功放電路圖
