曝光時間計算公式為：T=1.1RT*CT。本電路提供參數的延時時間約為1秒~2分鐘，可由電位器RP調整和設置。

電路中的繼電器必需選用吸合電流不應大于30mA的產品，并應根據負載（HL）的容量大小選擇繼電器觸點容量。

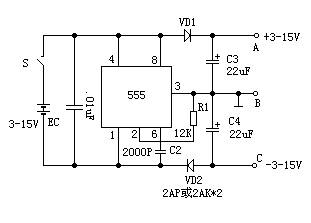

單電源變雙電源電路

附圖電路中，時基電路555接成無穩態電路，3腳輸出頻率為20KHz、占空比為1：1的方波。3腳為高電平時，C4被充電；低電平時，C3被充電。由于VD1、VD2的存在，C3、C4在電路中只充電不放電，充電最大值為EC，將B端接地，在A、C兩端就得到+/-EC的雙電源。本電路輸出電流超過50mA。

簡易催眠器

時基電路555構成一個極低頻振蕩器，輸出一個個短的脈沖，使揚聲器發出類似雨滴的聲音（見附圖）。揚聲器采用2英寸、8歐姆小型動圈式。雨滴聲的速度可以通過100K電位器來調節到合適的程度。如果在電源端增加一簡單的定時開關，則可以在使用者進入夢鄉后及時切斷電源。

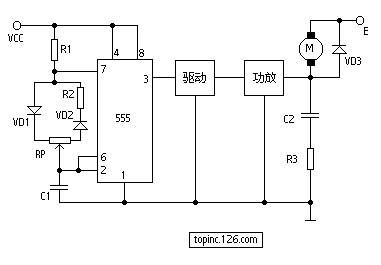

直流電機調速控制電路

這是一個占空比可調的脈沖振蕩器。電機M是用它的輸出脈沖驅動的，脈沖占空比越大，電機電驅電流就越小，轉速減慢；脈沖占空比越小，電機電驅電流就越大，轉速加快。因此調節電位器RP的數值可以調整電機的速度。如電極電驅電流不大于200mA時，可用CB555直接驅動；如電流大于200mA，應增加驅動級和功放級。

圖中VD3是續流二極管。在功放管截止期間為電驅電流提供通路，既保證電驅電流的連續性，又防止電驅線圈的自感反電動勢損壞功放管。電容C2和電阻R3是補償網絡，它可使負載呈電阻性。整個電路的脈沖頻率選在3~5千赫之間。頻率太低電機會抖動，太高時因占空比范圍小使電機調速范圍減小。

用555制作的D類放大器

我們知道D類放大器具有體積小、效率高的特點。這里介紹一個用555電路制作的簡易D類放大器。它是利用555電路構成一個可控的多諧振蕩器，音頻信號輸入到控制端得到調寬脈沖信號（如圖），基本能滿足一般的聽音要求。

由IC 555和R1、R2、C1等組成100KHz可控多諧振蕩器，占空比為50%，控制端5腳輸入音頻信號，3腳便得到脈寬與輸入信號幅值成正比的脈沖信號，經L、C3接調、濾波后推動揚聲器。

風扇周波調速電路

夏天要來了，電風扇又得派上用場。這里介紹一個電風扇模擬陣風周波調速電路，可以為將我們家里的老式風扇增加一個實用功能，也算是一個迎接夏天到來的準備吧。下面介紹其工作原理。

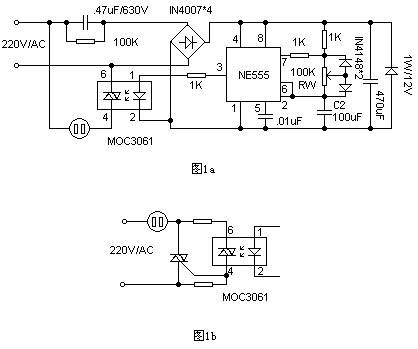

電路見圖1a。電路中NE555接成占空比可調的方波發生器，調節RW可改變占空比。在NE555的3腳輸出高電平期間，過零通斷型光電耦合器MOC3061初級得到約10mA正向工作電流，使內部硅化鎵紅外線發射二極管發射紅外光，將過零檢測器中光敏雙向開關于市電過零時導通，接通電風扇電機電源，風扇運轉送風。在NE555的3腳輸出低電平期間，雙向開關關斷，風扇停轉。

MOC3061本身具有一定驅動能力，可不加功率驅動元件而直接利用MOC3061的內部雙向開關來控制電風扇電機的運轉。RW為占空比調節電位器，亦即電風扇單位時間內（本電路數據約為20秒）送風時間的調節，改變C2的取值或RW的取值可改變控制周期。

圖1b電路為MOC3061的典型功率擴展電路，在控制功率較大的電機時，應考慮使用功率擴展電路。制作時，可參考圖示參數選擇器件。由于電源采用電容壓降方式，請自制時注意安全，人體不能直接觸摸電路板。

電熱毯溫控器

一般電熱毯有高溫、低溫兩檔。使用時，撥在高溫檔，入睡后總被熱醒；撥在低溫檔，有時醒來會覺得溫度不夠。這里介紹一種電熱毯溫控器，它可以把電熱毯的溫度控制在一個合適的范圍。

工作原理：

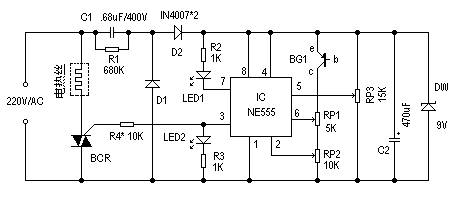

電路如圖所示。圖中IC為NE555時基電路。RP3為溫控調節電位器，其滑動臂電位決定IC的觸發電位V2和閥電位Vf，且V5=Vf=2Vz。220V交流電壓經C1、R1限流降壓，D1、D2整流、C2濾波，DW穩壓后，獲得9V左右的電壓供IC用。室溫下接通電源，因已調V2Vz，V6≥Vf時，IC翻轉，3腳變為低電平，BCR截止，電熱絲停止發熱，溫度開始逐漸下降，BG1的ICEO隨之逐漸減小，V2、V6降低。當V6元件選擇：

BG1可選用3AX、3AG等PNP型鍺管；BCR用400V以上的小型雙向可控硅，其它元件按圖標選用。
