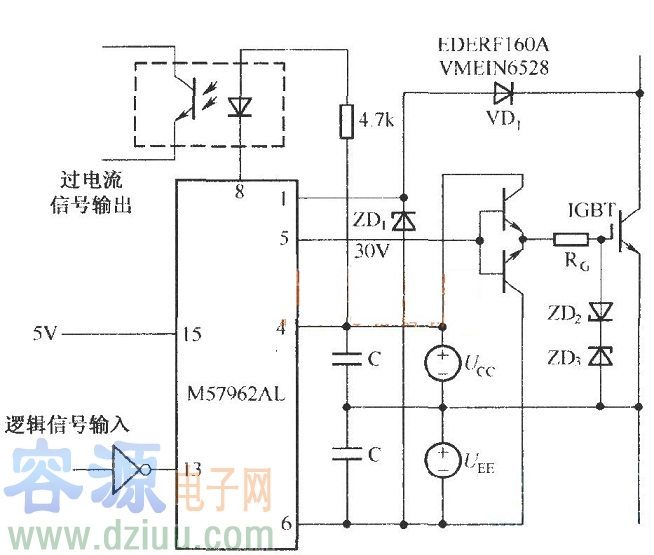

IGBT驅動模塊M57962K電路圖
(2)M57962AL主要特點
M57962AL的主要特點有：
①高速輸入、輸出隔離，絕緣強度高達AC 2500V/min。
②輸入、輸出電平與TTL 電平兼容，適于單片機控制。
③內部有定時邏輯短路保護電路，同時具有延時保護特性。
④ 具有可靠通斷措施（采用雙電源）。
⑤ 驅動功率大，可以驅動600A/600V或400A/1200V的IGBT模塊。
(1) M57962AI。的引腳排列

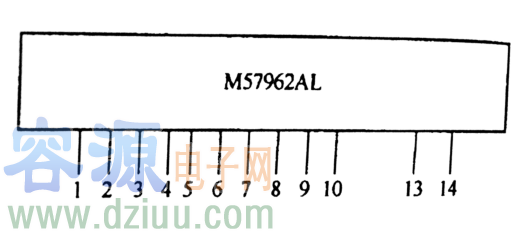

M57962AL采用厚膜單列直插式封裝，其引廠一腳排列如圖2所示。從左至右依次編號，其中⑨~⑩腳為空端。①腳和②腳為故障檢測輸入端；④腳為正電源Vcc端；⑤腳為驅動信號輸出端；⑥腳為負電源VEE端；⑧腳為故障信號輸出端；⑩腳和⑩腳為驅動信號輸入端。
容－源－電－子－網－為你提供技術支持
本文地址：http://www.jssjbk.com/ic/M57962K_igbt.shtml
