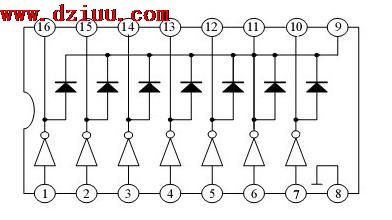

ULN2003A引腳圖及應用電路

ULN2003A是一個反向器集成電路,其中集成了7個反向器,(反向器的意思是當輸入為低電平時,輸出為高電平;當輸入為高電平時,輸出為低電平).內部集成了一個消線圈反電動勢二極管,主要用于驅動繼電器,最大驅動電壓為50V,I=500mA,輸入電壓為5V,    <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》



ULN2003A主要參數:    <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》



Vceo:50V
集成極I:500 mA
hFE:1000
工作溫度:-20°C -- +85°C
引腳數:16
晶體管數:7
最大連續電流: Ic:500mA
輸入電壓最大:30V    <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》



ULN2003A用途:
  1:照明燈驅動電路
  2:顯示驅動電路
  3:繼電器驅動電路
  4:伺服電機及步進電路驅動電路
  5:電磁閥驅動電路

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

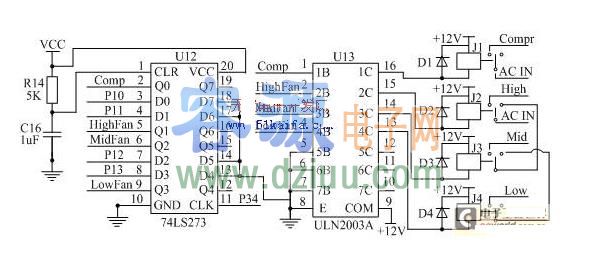

ULN2003A應用電路:
