車載12v轉220v逆變器電路圖(CW3525A應用電路)

時間:2020-08-20 15:27:58來源: 作者: 點擊:
變器電路圖(CW3525A應用電路)車載12v轉220v逆  本車載逆變器電路實際上是一個數字式準正弦波DC/AC逆變器,具有以下特點:(1)采用脈寬調制式開關電源電路,轉換效率高


變器電路圖CW3525A應用電路)車載12v轉220v逆



CW3525A設計的車載逆變器電路特點:(1)采用脈寬調制式開關電源電路,轉換效率高達90%以上,自身功耗小;(2)輸出交流電壓220V,并且具有穩壓功能;(3)輸出功率30W,可以擴容至1000w以上;(4)采用2 kHz準正弦波形,無需工頻變壓器,體積小、重量輕。
  正如圖中所示,當VT1導通時(此時VT2截止),+12V電源通過變壓器T初級上半部分(2端→1端)經VT1到地。



當VT2導通時(此時VTl截止),+12V電源通過變壓器T初級下半部分(2端→3端)經VT2到地。通過變壓器T的合成和升壓,在T的次級即可獲得220V的交流電壓,其頻率約為2kHz。由于變壓器線圈對高頻成分的阻礙,次級波形已不是方波,可稱之為準正弦波。采用較高頻率的準正弦波形,有利于提高效率和革除工頻變壓器,也能使大多數電器正常工作。

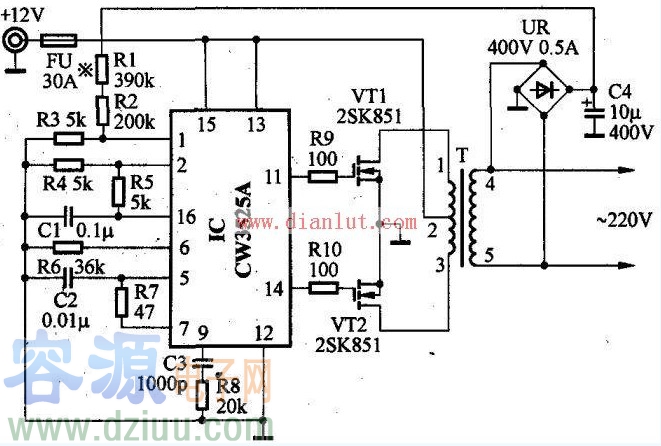

基于CW3525A設計的<a href=http://www.jssjbk.com/nbq/15411258992273.shtml target=_blank class=infotextkey>車載逆變器</a>電路圖
This vehicle-mounted inverter circuit is actually a digital quasi-sine wave DC/AC inverter with the following characteristics: (1) It adopts a pulse width modulation switching power supply circuit with a conversion efficiency of over 90% and low power consumption; (2) The output AC voltage is 220V, and it has a voltage stabilizing function; (3) The output power is 30W, which can be expanded to more than 1000w; (4) The 2 kHz quasi-sine waveform is adopted, without a power frequency transformer, and it is small in size and light in weight.
