自制最簡單12V開關電源電路圖（WS157）

時間:2020-08-28 10:18:56來源: 作者: 點擊:次
自制最簡單12V開關電源電路圖（WS157）
　開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，開關電源一般由脈沖寬度調制（

自制最簡單12V開關電源電路圖（WS157）

開關電源電路是利用現代電力電子信息技術，操縱開關管開通和關斷的時間比率，保持穩定性輸出電壓的一種電源，開關電源電路一般由脈沖寬度調制（PWM）操縱IC和MOSFET構成。開關電源電路和線性穩壓電源相比，二者的成本都隨著額定功率的增加而增長，但二者增長速率各異。線性穩壓電源成本在某一額定功率點上，反而高于開關電源電路，這一點稱為成本反轉點。隨著電力電子技術技術的發展和創新，使得開關電源電路技術也在不斷地創新，這一成本反轉點日益向低輸出電力端移動，這為開關電源電路提供了廣闊的發展空間。

自制12V開關電源電路


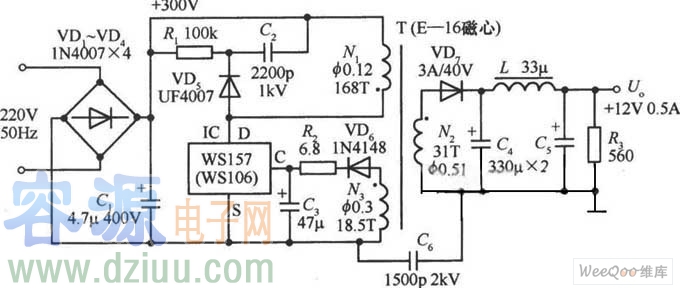

　　+12V、0.5A單片開關穩壓電源的電路如圖所示。其輸出功率為6W。當輸入交流電壓在110～260V范圍內變化時，電壓調整率Sv≤1％。當負載電流大幅度變化時，負載調整率SI=5％～7％。為簡化電路，這里采用了基本反饋方式。　　接通電源后，220V交流電首先經過橋式整流和C1濾波，得到約+300V的直流高壓，再通過高頻變壓器的初級線圈N1，給WSl57提供所需的工作電壓。從次級線圈N2上輸出的脈寬調制功率信號，經VD7、C4、L和C5進行高頻整流濾波，獲得+12V、0.5A的穩壓輸出。反饋線圈N3上的電壓則通過VD6、R2、C3整流濾波后，將控制電流加至控制端C上。由VD5、R1，和C2構成的吸收回路，能有效抑制漏極上的反向峰值電壓。該電路的穩壓原理分析如下：當由于某種原因致使Uo↓時，反饋線圈電壓及控制端電流也隨之降低，而芯片內部產生的誤差電壓Ur↑時，PWM比較器輸出的脈沖占空比D↑，經過MOSFET和降壓式輸出電路使得Uo↑，最終能維持輸出電壓不變。反之亦然。自制12v開關電源電路

容－源－電－子－網－為你提供技術支持

本文地址：http://www.jssjbk.com/kaiguandianyuan/15985814203975.shtml


本文標簽:


.
頂一下
0%
返回首頁
0
0%

------分隔線----------------------------

    猜你感興趣：

  • 日光燈12V電源電路


    該高壓電源可以使日光燈在12V電壓下工作，即使該燈管的燈絲有缺陷。本質上它是個用于激勵自制自偶變壓器的振蕩器。T1層繞在一根直徑5/16、長17/8的鐵氧體磁棒上。S2是一種選擇性的燈絲開關
    關鍵詞：   所屬欄目：電路圖

  • 12V升30V大功率2x100W雙聲道D類音頻功放升壓組合解決方

    隨著技術進步及競爭加劇，市場對功率及音質的要求也越來越高，深圳市永阜康科技有限公司推出基于CS8683+FP5207、12V升30V大功率2x100W雙聲道D類音頻功放升壓組合解決方案，為音頻愛好者提供極致的音質體驗。
    關鍵詞：   所屬欄目：車載功放電路

  • 開關電源散熱設計熱衷于導熱硅膠片的原因及應用方式

    在對電源散熱設計時，散熱這一塊就成了電源設計中非常重要的一個環節。電源散熱設計中常用的幾種方法有：使用被動散熱，如：散熱器、冷卻風扇，金屬PCB，導熱材料（導熱硅膠片）等。
    關鍵詞：   所屬欄目：開關電源電路圖

  • HT7180 3.7V升12V/2A內置MOS大電流升壓IC解決方案

    針對升壓值13V以下的DC-DC升壓應用需求，推廣一款集成10A開關管的12.8V輸出、大電流非同步DC-DC升壓IC：HT7180。HT7180采用獨到的電路研發技術以及先進的半導體工藝制程，基于SOP8封裝，工作效率高達90%以上，無需外加散熱器，3.7V輸入升壓到12V，可穩定輸出2A電流。
    關鍵詞：   所屬欄目：電源電路

  • HT7179 12V升24V內置MOS大電流升壓IC解決方案

    深圳市永阜康科技有限公司針對大功率的DC-DC升壓應用需求，推廣一款集成15A開關管的26.8V、120W輸出、大電流非同步DC-DC升壓IC-HT7179。HT7179采用獨到的電路研發技術以及先進的半導體工藝，重載時高達93%以上的工作效率，無需外加散熱器，升壓到26.8V，可穩定輸出120W。
    關鍵詞：   所屬欄目：電源電路

  • DRV8837 12V單通道全橋電機驅動芯片替代料GC8837

    GC8837是一款12V直流電機驅動芯片，為攝像機，消費類產品，玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。芯片一般用了驅動一個直流電機或者使用兩顆來驅動步進電機。
    GC8837可以工作在0-12V的電源電壓上，能提供高達1.5A持續輸出或則2A峰值電流，睡眠模式功耗小于1Ua.
    GC8837具有PWM（IN/IN）輸入接口與行業標準器件兼容，并具有過溫保護功能，芯片集成了過溫保護，欠壓保護，短路保護，過流保護等功能
    芯片特點

    關鍵詞：   所屬欄目：集成塊資料

  • 12V轉5V降壓芯片，12V轉3.3V穩壓芯片電路圖

    12V轉5V應用中，大多要求會輸出電流高的，穩壓LDO就不能滿足了，需要使用DC-DC降壓芯片來持續穩壓5V，輸出電流1000MA，2000MA，3000MA，5000MA等。不同的輸出電流可以選擇適
    關鍵詞：   所屬欄目：元器件知識

  • GC9110T完全替代L9110 1.5A玩具單通道12V直流電機驅動

    首先看看，GC9110T 是一款 12V 直流電機驅動芯片，為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。芯片一般用了驅動一個直流電機或者使用兩顆來驅動一個步進電機。GC9110T 是 GC9110（低壓 6V 驅動）的 12V 升級版本，客戶根據應用電壓與成本
    來選擇芯片。GC9110T 可以工作在 3.8~12V 的電源電壓上，能提供高達 1.5A 持續輸出電流或則2.5A 峰值電流，睡眠模式下功耗小于 1uA。GC9110T 具有 PWM（IN/IN
    關鍵詞：   所屬欄目：電子報

  • 自制最簡單12v轉220v逆變器制作及電路圖（車載大功率）

    自制最簡單12v轉220v逆變器制作及電路圖（車載大功率）；在有直流低電源而沒有220V交流電的情況下，逆變器是最佳的轉換裝置，很多場合都適用，比如喜歡釣魚的朋友，可以用逆變器為自己的用電設備使用。本文介紹一款應用CW3525A集成塊制作的最簡單12v轉220v逆變器及電路圖。電路很簡單，制作也方便，適用性很強。
    關鍵詞：逆變器高頻逆變器   所屬欄目：逆變器電路圖

  • TL431開關電源電路圖（5V,1A）

    TL431開關電源電路圖（5V,1A）
    TL431的封裝　　圖中是采用TL431構成的開關穩壓電源電路，輸出電壓為+5V，輸出電流為1A，電路的輸出紋波小，變化效率可達82%。TL431，R5與R
    關鍵詞：開關穩壓電源   所屬欄目：開關電源電路圖

  • 開關電源TOP261電路圖（筆記本適配器電路）

    開關電源TOP261電路圖（筆記本適配器電路）

    OPSwitch-HX 源極引腳的輸入濾波電容的負極端采用單點連接到偏置繞組的回路。使電涌電流從偏置繞組直接返回輸入濾波電容，增
    關鍵詞：開關穩壓電源充電器電路圖   所屬欄目：開關電源電路圖

  • 車載12v轉220v逆變器電路圖（CW3525A應用電路）

    變器電路圖（CW3525A應用電路）車載12v轉220v逆　　本車載逆變器電路實際上是一個數字式準正弦波DC／AC逆變器，具有以下特點：(1)采用脈寬調制式開關電源電路，轉換效率高
    關鍵詞：   所屬欄目：逆變器電路圖

  • TL494芯片設計48V/3A開關電源電路圖

    48V3A開關電源電路
    　　TL494是一種固定頻率脈寬調制電路，它包含了開關電源控制所需的全部功能，廣泛應用于單端正激雙管式、半橋式、全橋式開關電源。TL494有SO-16和PDIP
    關鍵詞：開關穩壓電源   所屬欄目：開關電源電路圖

  • UC3842開關電源電路圖

    電源電路圖UC3842開關　　當NMOS管導通時，初級線圈N1電流線性增大，磁場增強，次級線圈中VD4截止，由電容C10向負載供電；此時，脈沖變壓器原邊回路中VD2亦截止，N1這時起
    關鍵詞：   所屬欄目：電源電路

  • 555逆變驅動電路圖－最簡單12v轉220v逆變器制作

    555逆變驅動電路圖－最簡單12v轉220v逆變器制作
    關鍵詞：   所屬欄目：逆變器電路圖

  • 大功率12V轉220V逆變器電路圖（500W）

    大功率12V轉220V逆變器電路圖（500W） 這是逆變器電路的 500W輸出。它將12VDC轉換為220V 50Hz。您可以輕松，廉價地構建它。 朋友喜歡這個。因?yàn)橄矚g在戶外工作，或在必要
    關鍵詞：   所屬欄目：逆變器電路圖

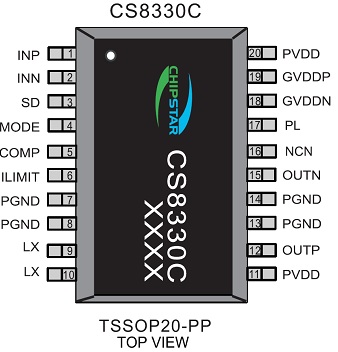

  • CS8330 單節鋰電3.7V內置升壓15W單聲道音頻功放IC、支
