TL494芯片設計48V/3A開關電源電路圖
TL494是一種固定頻率脈寬調制電路，它包含了開關電源控制所需的全部功能，廣泛應用于單端正激雙管式、半橋式、全橋式開關電源。TL494有SO-16和PDIP

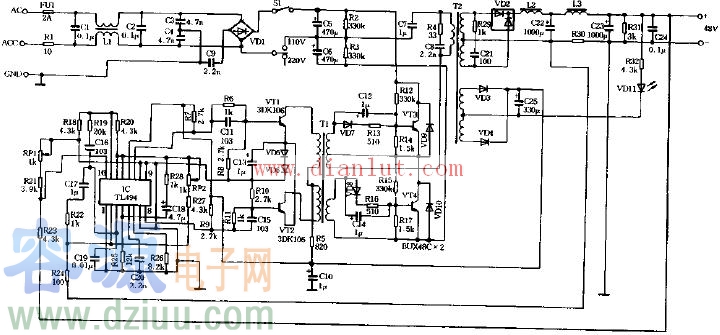

48V3A開關電源電路
TL494是一種固定頻率脈寬調制電路，它包含了開關電源控制所需的全部功能，廣泛應用于單端正激雙管式、半橋式、全橋式開關電源。TL494有SO-16和PDIP-16兩種封裝形式，以適應不同場合的要求。其主要特性如下：
主要特征:
集成了全部的脈寬調制電路；
片內置線性鋸齒波振蕩器，外置振蕩元件僅兩個（一個電阻和一個電容）；
內置誤差放大器；
內止5V參考基準電壓源；
可調整死區時間；
內置功率晶體管可提供500mA的驅動能力；
推或拉兩種輸出方式。
48V3A switching power supply circuit
TL494 is a fixed frequency pulse width modulation circuit, which contains all the functions required for switching power supply control, and is widely used in single-ended forward dual-tube, half-bridge, and full-bridge switching power supplies. TL494 is available in SO-16 and PDIP-16 packages to meet the requirements of different occasions. Its main characteristics are as follows:
main features:
integrates all pulse width modulation circuits;
has a built-in linear sawtooth oscillator and only two external oscillator components (a resistor and a capacitor);
Built-in error amplifier;
Within 5V reference reference voltage source;
The dead time can be adjusted;
Built-in power transistor can provide 500mA drive capacity;
Push or pull two output modes.
