變壓器絕緣狀況的優劣和安全運行水平將直接影響整個電力系統的供電可靠性。我們?cè)谶M(jìn)行預防性試驗中,著重檢測與變壓器是否受潮有關的幾項數據,如絕緣電阻、吸收比、極化指數、介質損耗、繞組泄漏電流、油中微水分析等。當我們通過的技術手段,檢測到變壓器的絕緣降低本體受潮時,可采用離線和在線2種方法
變壓器受潮。
<<小提示:在本站發布文章后,就可以自定義文章下方的廣告內容,可以替換成自己的廣告,方便你推廣自己的產品,快去試試吧!》
離線變壓器干燥的基本方法是:加熱升溫和排潮,根據變壓器容量大小和結構形式的不同而決定,現場進行變壓器干燥時加熱升溫的方法,可采用油箱鐵損或短路鐵損及熱油噴淋方法進行。排潮方法分為抽真空和不抽真空2種。但離線干燥
易受現場條件限制,往往難以實施,停電時間較長,也易造成變壓器絕緣的非正常老化。 <<小提示:在本站發布文章后,就可以自定義文章下方的廣告內容,可以替換成自己的廣告,方便你推廣自己的產品,快去試試吧!》
在線變壓器受潮的方法是:
變壓器正常運行時產生的空載損耗和負載損耗
變壓器干燥
的發熱源,變壓器絕緣紙中的水分逐步滲透到變壓器油中,
在線濾油裝置除去變壓器油中的水分,然后變壓器油通過進口過濾器進入真空容器內,
真空壓力噴嘴作用將變壓器油噴出(真空容器內,絕對真空度應控制在1 500 Pa左右),借用壓力噴嘴噴出油膜中的氣體和水蒸氣轉移到空氣中的作用,從而完成絕緣油的脫氣和脫水過程。 <<小提示:在本站發布文章后,就可以自定義文章下方的廣告內容,可以替換成自己的廣告,方便你推廣自己的產品,快去試試吧!》
凈化后的油收集在容器底部,并濾芯過濾后重新注入變壓器。操作過程中,應在回油過濾器的下部裝設一個容器及相應的閥門,用來檢測和排出氣泡,以防止氣體進入變壓器。在線變壓器本體受潮的
方法,具有停電時間短、加熱均勻、不易造成變壓器絕緣損傷等特點,在安全措施充分到位的
下,可以避免被
變壓器的瓦斯保護誤動作。
<<小提示:在本站發布文章后,就可以自定義文章下方的廣告內容,可以替換成自己的廣告,方便你推廣自己的產品,快去試試吧!》
本文地址:http://www.jssjbk.com/bianyaqi/352204747.shtml
本文標簽:
猜你感興趣:
導熱環氧樹脂灌封膠在各種變壓器的領域中運用越來越廣,更多的導熱環氧灌封膠可以運用到大型變壓器線圈的澆注、灌封、密封及油式變壓沙眼的堵漏和小型變壓器元件的灌封。而變壓器對于導熱環氧樹脂灌封膠的要求也越來越嚴格,根據不同的變壓器的種類,需要考慮到膠水對變壓器的一個特定要求及膠水更好的運用。

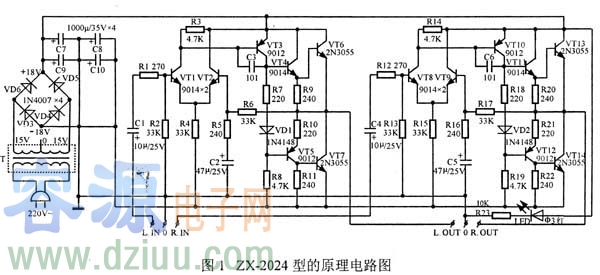

省去輸出變壓器的功率放大電路通常稱為OTL電路.其中,OTL為OutputTransformerLess的縮寫.OTL電路為單端推挽式無輸出變壓器功率放大電路.通常采用電源供電,從兩組串聯的輸出中點通過電容耦合輸出信號.OTL電路是一

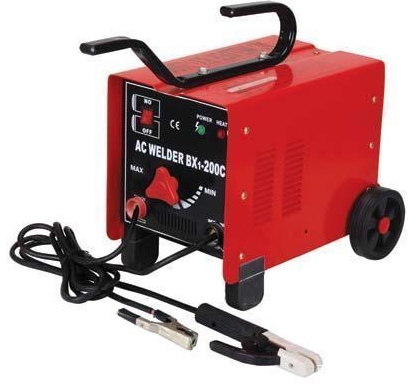

電焊設備是利用電能,通過加熱加壓,即正負兩極在瞬間短路時產生的高溫電弧,來熔化電焊條上的焊料和被焊材料,借助金屬原子的結合與擴散作用,使兩件或兩件以上的焊件牢固的連接在一起的設備。它具體由焊條、電焊機、電焊鉗、接地夾和連接線組成。按輸出電源種類可分為兩種,一種是交流電焊機、一種是直流電焊機。
如圖為將隔離變壓器應用于電源避雷電路的原理圖。隔離變壓器屬于安全電源,一般用來機器維修保養用起保護、防雷、濾波作用。 隔離變壓器是一種1/1的變壓器。初級單相220V,次級也是單相

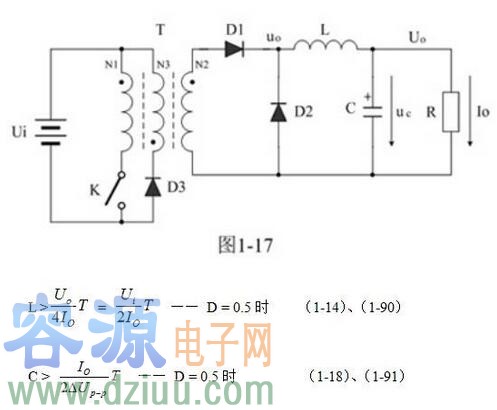

正激式變壓器開關電源電路參數計算主要對儲能濾波電感、儲能濾波電容,以及開關電源變壓器的參數進行計算。 正激式變壓器開關電源儲能濾波電感和儲能濾波電容參數的計算 圖

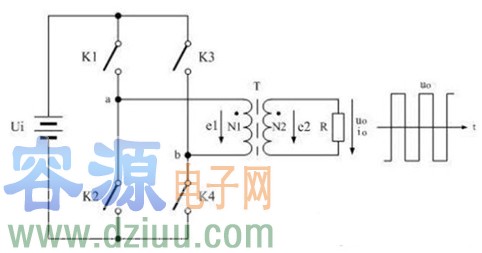

全橋式變壓器開關電源也屬于雙激式變壓器開關電源。它同時具有推挽式變壓器開關電源電壓利用率高,又具有半橋式變壓器開關電源耐壓高的特點。本文介紹的是全橋式變壓器開關電源電路圖。

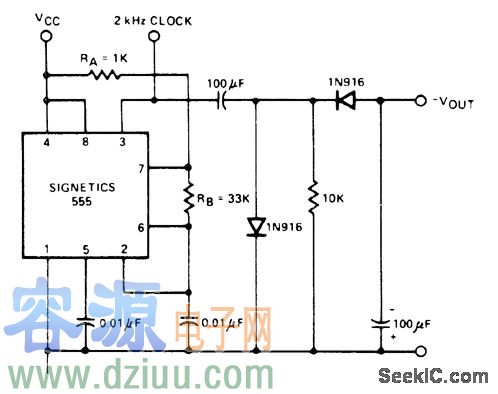

當同時產生2兆赫的信號,負輸出電壓線性追蹤直流輸入電壓的時候,該電路用于從正極電源電壓得出負極電源電壓,但是幅度是大約低于3V。電流不提供調節。—“賽格尼模擬數據手冊” 賽格尼公

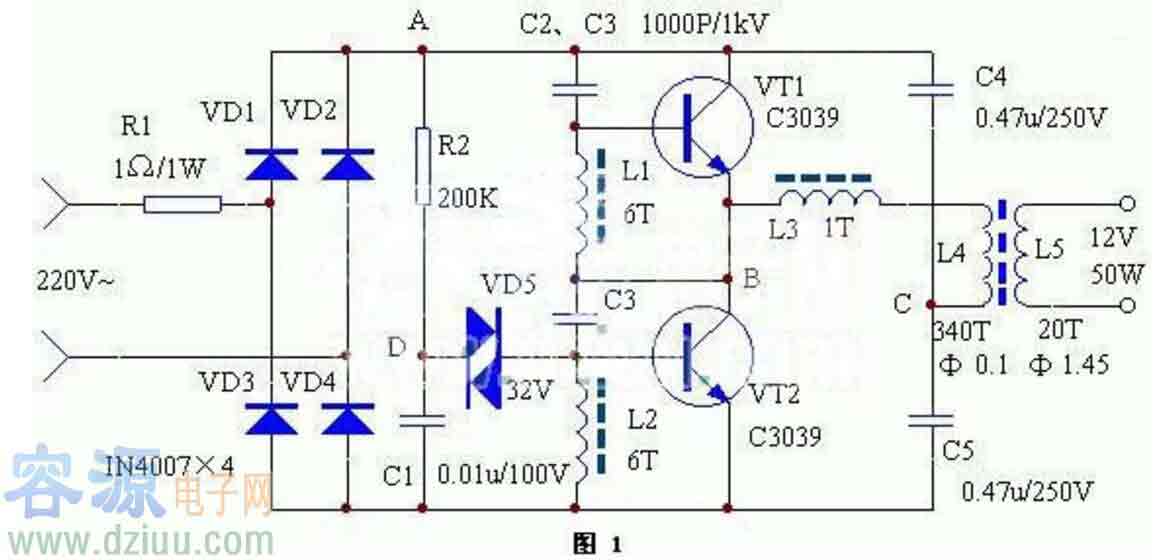

簡易大功率電子變壓器制作 介紹的電子變壓器克服了傳統硅鋼片變壓器體積、重量大、效率低、價格高的缺點,電路成熟,性能穩定。 本電子變壓器工作原理與開關電源相似,電路
