經典運算放大器電路分析
由運算放大器組成的電路是多種多樣的，令人眼花繚亂，是模擬電路學習的重點。當你分析它的工作原理時，如果你沒有掌握核心

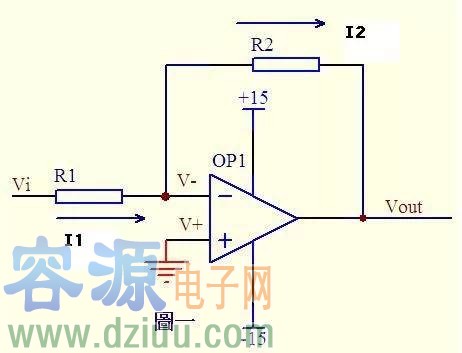

1）反向放大器：
圖1
圖一運放的同向端接地=0V，反向端和同向端虛短，所以也是0V，反向輸入端輸入電阻很高，虛斷，幾乎沒有電流注入和流出，那么R1和R2相當于是串聯的，流過一個串聯電路中的每一只組件的電流是相同的，即流過R1的電流和流過R2的電流是相同的。
流過R1的電流：I1 = (Vi - V-)/R1 ………a
流過R2的電流：I2 = (V- - Vout)/R2 ……b
V- = V+ = 0 ………………c
I1 = I2 ……………………d
求解上面的初中代數方程得Vout = (-R2/R1)*Vi
這就是傳說中的反向放大器的輸入輸出關系式了。

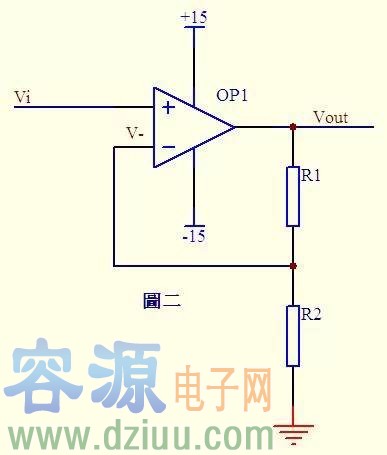

2）同向放大器：
圖2
圖二中Vi與V-虛短，則 Vi = V- ……a
因為虛斷，反向輸入端沒有電流輸入輸出，通過R1和R2 的電流相等，設此電流為I，由歐姆定律得： I = Vout/(R1+R2) ……b
Vi等于R2上的分壓， 即：Vi = I*R2 ……c
由abc式得Vout=Vi*(R1+R2)/R2 這就是傳說中的同向放大器的公式了。

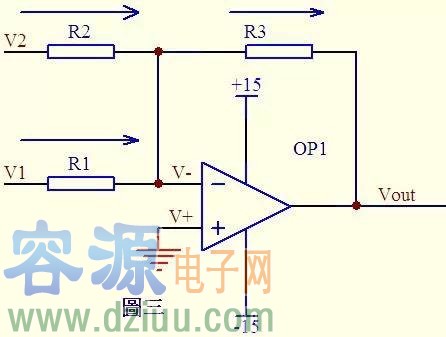

3）加法器1：
圖3
圖三中，由虛短知： V- = V+ = 0 ……a
由虛斷及基爾霍夫定律知，通過R2與R1的電流之和等于通過R3的電流，故 (V1 – V-)/R1 + (V2 – V-)/R2 = (V- –Vout)/R3 ……b
代入a式，b式變為V1/R1 + V2/R2 = Vout/R3 如果取R1=R2=R3，則上式變為-Vout=V1+V2，這就是傳說中的加法器了。
