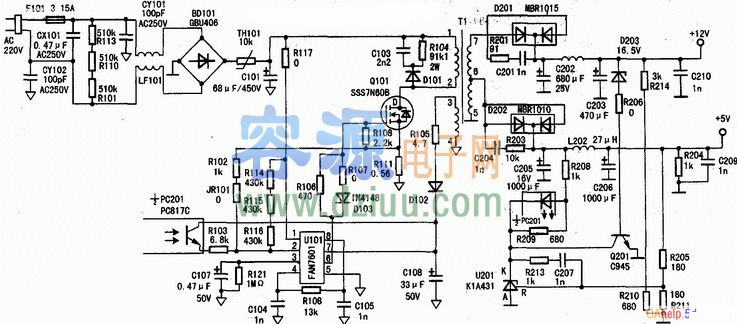

基于FAN7601液晶顯示器電源電路圖

220V交流市電通過交流保險管F101后進入由CXl01、LFl01等組成之抗干擾電路，經抗干擾電路后再進入BDl01進行整流。防止瞬間大電流沖擊，在整流后加入了THl01 NTC熱敏電阻，最后經C101濾波生成約300V之直流電壓。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

 從中可以看出，本電路不同于其他顯示器開關電源之地方，一是THl01之不同(電路多設置在電源進線端)，另一點未設置電源開關，從而決定了只要插頭接人市電，整個開關電源電路就開始工作，這也恰恰是借助于FAN7601優良之“綠色”功能來實現之。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

整流濾波電路產生之約300V直流電壓分兩路輸入開關電源電路，一路經開關變壓器T1之①一②繞組加到開關管Q101之漏極。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

另一路通過啟動電阻R117加到開關電源PWM控制器FAN7601之①腳，通過啟動控制電路由⑦腳對外部電容c108充電，當C108兩端電壓上升到11V時，F(xiàn)AN7601內部振蕩電路起振，從⑥腳輸出驅動脈沖，通過D103、R106、R107加到Q101柵極,使開關管工作于開關。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

開關變壓器各繞組有感應電壓產生，通過各整流濾波系統向負載提供直流電壓。其中開關變壓器之③-④繞組產生感應電壓經R105限流、I)102濾波后向FAN7601之⑦腳提供芯片工作電壓，啟動控制電路關斷①腳之電流輸入。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

在以往之開關電源檢修中，盡管采用啟動電阻功率比較大但依然是易損元件之一，而且發熱量也比較大，上通電后啟動電阻一直有電流通過之原因。而在這款電源中，啟動電阻卻采用了一個0Ω之貼片元件，是明顯區別于其他電路之，   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

這里我們學習到新型“綠色電源芯片”內部都設有一個啟動開關，一旦電源達到也很工作狀況(啟動過程結束)，就會切斷啟動電阻器，這樣便可省去一大部分之功率損耗。其電路本身之故障率也接近于零   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

該機穩壓控制電路主要由U101、光電耦合器PC201、精密穩壓器件U201(KIA431)及取樣電阻R205、R211、R214、R210等組成。當開關變壓器次級+12V或+5V輸出電壓升高時，經取樣電阻分壓加至U201之R端電位升高，L5201之K端電壓則降低，使流經光電耦合器PC201內部光敏二極管之電流增大，其發光管亮度增強，光敏三極管導通程度增強，最終使流入U(xiǎn)101之②腳電流，其內部振蕩電路降低輸出驅動脈沖占空比，使開關管Q101之導通時間縮短，輸出電壓降低。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

輸出電壓降低則TC輸出驅動脈沖占空比升高，這樣使輸出電壓保持穩定。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

保證后級設備之安全，本電源之取樣電路也獨具匠心，對兩組輸出電壓進行取樣，取樣電阻均為精密貼片電阻，避免了可調電阻造成之弊端，這也是以往電路所不多見之。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

1)過流保護   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

若負載電路或開關電源異常，引起開關電源初級側電流過大，在電阻R111兩端產生之壓降增大，使FAN7601之②腳輸入之電壓升高，當電壓大于1V時，過流保護電路動作，停止⑥腳輸出之開關脈沖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

(2)欠壓保護   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

若開關電源之穩壓控制電路出現異常，使FAN7601之⑦腳電壓低于8V，則芯片內部欠壓保護電路動作，停止激勵脈沖輸出，開關管停止工作，實現欠壓保護。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
