實用555高壓發生器電路    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

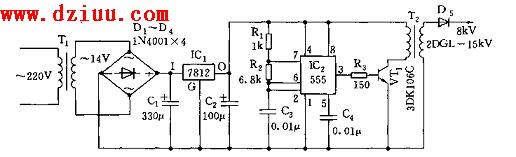

本高壓發生器電路可產生穩定的8KV的高壓，它電路簡單，穩定可靠。該電路降壓整流、穩壓電路、18kHz多諧振蕩器和升壓變壓器等，其電路如圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    降壓整流電路由降壓變壓器T1和全橋整流器及濾波電容器C1等組成，整流出的15V直流電壓，經三端穩壓器7812穩壓后輸出 12v的穩定直流電壓，為IC2、VT1等提供工作電壓。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    555和R1、R2、C3等組成一個無穩態多諧振蕩器，其振蕩頻率為：
    fc＝1.44/(R1 2R2)C3
圖示參數是按18.5kHz設計的。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    555輸出的高頻振蕩脈沖經R3限流后，加至高頻放大級VT1的基極。該放大器的負載是升壓變壓器T2，經T2的次級升壓，可使次級輸出達12KV的高壓，再經高壓堆或高壓整流管整流后，可穩定輸出 8KV的直流高壓。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    圖中降壓變壓器T1的次級電壓應不低于11V，功率不小于5VA；全橋整流器由四支1N4001組裝而成，也可選用1A/400V的全橋模塊；VT1可選用中功率高頻開關管3DK106C或2SD1062等管型；   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

升壓變壓器T2可使用14英寸電視機行輸出變壓器的磁芯和骨架，初級L1用Φ0.45高強度聚脂漆包線繞制54圈，次級用原高壓包，無須改動。初級線圈繞制后最好烘干并臘封。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
