該電路能檢查多根導線，從而實現快速、準確地檢測出電纜中是否有斷線以及哪根導線斷線，特別適合電信檢修人員使用。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

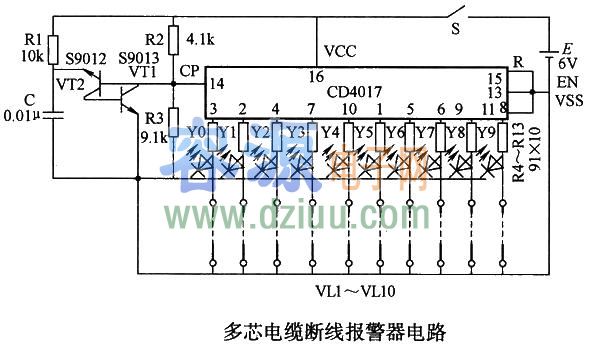

電路主要由自激振蕩器（由電容C、電阻R1～R3和晶體管VT1、VT2組成的脈沖分配器構成）、CD4017和指示電路構成。使用時，將被檢測電纜線的一端接地，另一端的多股導線線頭分別與報警器的YO～Y9輸出端相接。自激振蕩器輸出的脈沖信號經CD4017后，從其Y0～Y9輸出高電平，為發光二極管提供工作電壓。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

當被測導線完好時，發光二極管的正負極等電位（電纜線的電阻很小），ⅤL1～L10都不亮；若某根導線斷線時，與其相接的發光二極管的一端經限流電阻接高電位，另一端接地，對應的發光二極管被點亮，這樣很快就能將的導線檢完。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
