短波變頻器及電路圖
短波變頻器及電路圖

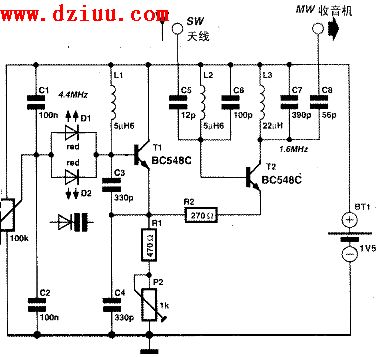

下圖表示的短波變頻器能使簡單的中波收音機收聽短波信號。能使49rTl短波段變換到1．6MHz中波頻率。在中波段上端，選擇一個占空頻率，就能用于收聽被變換的短波信號。用1米到2米長的拉桿天線就能得到
的接收性能。
《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
該變頻器
頻率約4．4MHz的自激振蕩器，采用2只LED(作用如同變容二極管)和
電位器進行調諧。用1kΩ半可調電位器調節發射極電流，以設定頻率范圍。振蕩頻率主要取決于工作點。這是
高頻晶體管和非常低的電源電壓組合作用的結果。在這種條件下，晶體管結電容決定于工作點。《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
第2只管子構成混頻級。諧振電路的頻率在天線電路是6．7MHz,在輸出電路為1.7MHz。晶體管結電容和耦合電容的作用使每一回路的諧振頻率降低。諧振電路有較強的阻尼作用，故有足夠的頻帶寬，電路不需調試。盡管只有0.6V低的集電極到發射極的電壓，適當的混頻器增益，其效果也是十分好的。整個電路消耗電流小于1 mA。《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
