介紹T6668應用電路

T6668是采用 ADM方式的語音錄制與再生芯片 ,內部功能很強 《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

T6668內部主要如下五大部分：
1）話筒放大器
由CMOS反相器構成，但取消了外接高阻值反饋電阻，從而簡化了外電路。
2）ADM分解合成回路、A/D變換器
負責模擬信號的分解和數字信號的合成。采用的語音分解方法為ADM法。
3）時鐘控制電路、地址計算器、DRAM接口
此三部分電路為外接存儲器提供地址及控制信號。
4）電壓跟隨器及帶通濾波器
數字信號合成時用于提高語音通話的質量，此部分大大化簡了外圍電路的設計。
5）計算機接口（CPU接口）
此部分使得該芯片可直接與CPU連接，無須再外加鎖存、控制等芯片。
3.2.2.管腳功能
T6668型采用標準的60腳扁平塑料封裝，其外形及引腳排列如圖3-4。各管腳功能如下：
1）CAS1～CAS4（1、2、3、4腳）
第一至第四塊存儲器的序列地址選通信號輸出端，依所接DRAM（動態隨時存取存儲器）的個數，從CAS1開始依次使用。低電平有效。
2）EXT（6腳）
外接存儲器擴展輸入端。此端輸入T6668內部地址數最高位的溢出信號，供擴展外接存儲器容量的使用。
3）M1、M2（7、8腳）
外接DRAM個數編程輸入端。《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

4）Vss1 Vss2(9、10腳）
這兩腳分別為集成電路內部的數字電路和模擬電路的地線。
5）C3、C4（11、12腳）
T6668內部運用基準電壓發生電路去耦合電容的連接端。
6）MIC OUT、MC IN（13、16腳）
內部話筒放大器的輸出端與輸入端。輸出端直流電平為1/2電源電壓。此腳（MIC OUT的輸出信號既可以直接送到ADM分解合成回路的輸入端，也可經RC網絡濾波后再送到ADM分解合成回路。
7）C2、C1（14、15腳）
內部話微放大級的耦合電容連接端。
8）TS1、TS2（17、18腳）
T6668集成電路的測試腳，電路芯片出廠檢驗用。
9）FL OUT、FL IN（19、20腳）
電路內部重放用帶通濾波器的輸出及輸入端子。
10）DAC（21腳）
ADM分解（A/D）電路的模似輸出端，此端經RC網絡連至帶通濾波器的輸入端。
11）ADI（22腳）
ADM分解（A/D）電路的模擬輸入端。當直接從此端向ADM回路輸入語音信號時，應注意此腳需加1/2電源電壓的直流電平，且信號峰值心須限制在1.6V以下。
12）VDD(23、53腳）
供電電源正極輸入端。需向此端提供+5V±10%的電源電壓。
13）RST（25腳）
RST為復位信號Reset輸入端。低電平有效。用低電平觸發此腳可使電路重新進入初始。
14）CPUM（26腳）
計算機控制/手動控制選擇端。當此腳為高電平時，電路由外部計算機信號控制，25、27～40腳均與外接計算機適當連接，構成計算機接口，當此腳是低電平時，T6668所構成的電路處于手動控制。
15）D0～D3(27～31腳)
存儲器分段選擇輸入端。通過腳輸入的四位BCD控制碼,存儲器控制電路將把外接存儲器劃分為16等分來分別工作.這樣,通過改變D0～D3的電平以分別使用各段存儲錄放.當D0～D3各端均懸空時存儲器不分段,可連續使用。
16）START（32腳）
START為啟動輸入端。當從此腳輸入20ms寬度的正脈沖時，電路開始錄放操作。
17）STOP（33腳）
停止輸入端。當給此腳輸入20ms寬度的高電平信號時，電路停止錄放。
18）BIT1、BIT2（34、35腳）
采樣比特率選擇輸入端。根據錄音時對音質的不同要求，可通過這兩腳來選擇采樣比特率（錄放時間）。
19）CE（19腳）
當電路處于手空時，此腳為靜噪控制輸入端。
20）WR（39腳）
手控時，為錄/放音轉換器。
21）RD（40腳）
RD為讀輸入端。用來讀取CPU送來的脈沖。
22）EOS（41腳）《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

結束指示輸入端。
23）X1、X2（41、42腳）
X1、X2為T(mén)6668電路內部晶體振蕩器的輸入、輸出端。
24）TEST（44腳）
TEST為測試輸入端。正常使用T6668時應懸空。
25）256K（45腳）
存儲器型號選擇端。
26）WE（46腳）
寫脈沖輸入端。
27）RAS（47腳）
行地址選通信號輸入端。
28）DIN、DOUT（48、49腳）
數據輸入、輸出端，接存儲器。
29）A0～A8（50～60腳）
地址輸出端，接存儲器。
30）NC（3、24、30、36、38、52腳）
凡標有“NC”者均屬空腳。這些端子與T6668集成電路內部電路沒有連接。《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

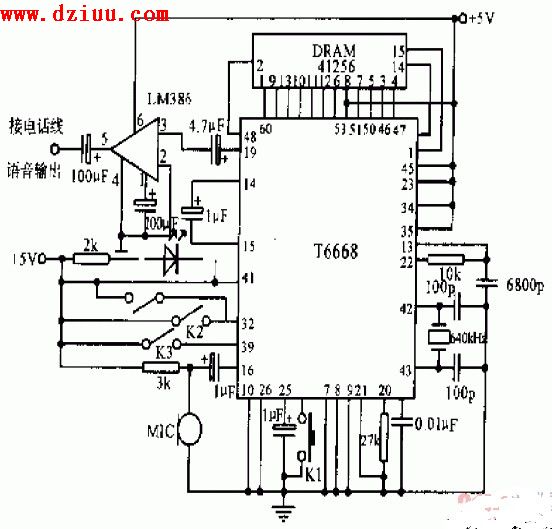

下面是應用電路《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
