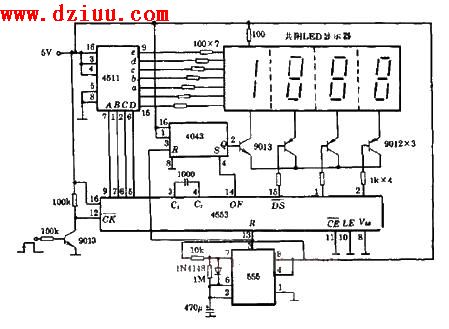

如圖為定時計數器電路。計數器是由基本的計數單元和
控制門所組成,計數單元則由一系列具有存儲信息功能的各類觸發器構成,這些觸發器有RS觸發器、T觸發器、D觸發器及JK觸發器等。
圖中,555用于定時復零,4553是十進三位CMOS計數器,4511是BCD碼七段譯碼器。《版權聲明:本文由www.jssjbk.com整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
