簡易的方波、正弦波發生器電路圖    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

  本電路的特點是，僅用一個普通反相門和少數元件構成一個時鐘發生器，還能輸出兩種同頻率波形：方波和正弦波。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

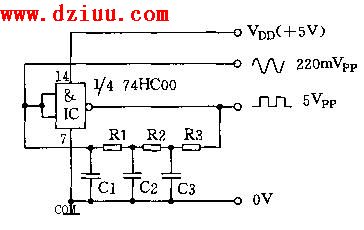

電路工作條件是，反相器IC具有很高的增益；RC兩路引入180度相移。使RC網絡產生180度相移的振蕩頻率f0.f0計算公式為：f0=6/2帕RC。式中R=R1=R2=R3，C=C1=C2=C3.象線性放大器一樣，IC也需設置偏壓，在此由R1、R2、R3支路提供。電路原理圖如圖。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
  IC輸出方波，這是74HC00反相門增益很高（大于1000）而使其輸出飽和所形成。方波幅度（即峰-峰值Vpp）約等于電源電壓Vdd，其基波幅度不同。RC網絡既有移相又有低通濾波之功能。在其輸出端即IC的輸入端得到一個略有失真的正弦波，其幅度為：（4Vdd）/（29帕）V。反相器的增益恰好為29，IC輸出的將是正弦波。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

  該振蕩器頻率在100Hz～10MHz范圍內工作。若用無緩沖輸出級的74HCU00代替74HC00效果則更好。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
