本信號發生器為一種物美價廉的高低頻信號發生器，極適合電子愛好者制作并使用的。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

  1、工作原理

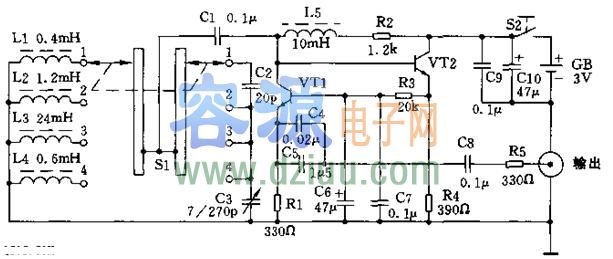

  電路如圖。圖中的晶體三極管VT1接成共基極放大器，VT2是發射極輸出器，電阻R3是VT1偏置電阻，因R3接于VT2發射極，整個電路有很強的直流負反饋，使電路工作很穩定。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�


  VT1共基極放大器是一個同相放大器（即集電極輸出信號的相位與輸入發射極信號的相位），而VT2發射極輸出器也是一個同相位的放大器，只要在VT1與VT2的發射極接上一個電容C5，就可完成正反饋的作用而成為一個音頻振蕩器。，VT1的集電極經耦合電容C1與幾組LC諧振回路相連接 ，它與VT2、C4正反饋環路組成高頻振蕩器而產生高頻振蕩信號。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
  VT1與VT2參與高低頻振蕩，它在產生調幅信號的也產生調頻信號，這是VT1、VT2集電結電容隨音頻振蕩而變化，VT1、VT2集電結電容經C1與LC諧振回路相并聯，VT1、VT2集電結電容的變化改變了LC諧振回路的參數，而達到調頻的目的。用波段開關S1改變LC諧振回路中的電感值，改變高頻振蕩頻率范圍。本機可分四個階段：    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

  第一階段為0.4～2MHz； 第二階段為2～10MHz； 第三階段為9～45MHz； 第四階段為60～110MHz。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

  2、元器件選擇


  VT1、VT2選用ft》800MHz、B》100的NPN型硅管，如9018、C535等。電阻用1/8W碳膜電阻。電容C5用獨石電容，用瓷片電容。L2、L3、L4、L5用高頻磁性電感器，也可自行繞制。L1用0.6mm高強度漆包線，來密繞8匝，繞成7mm內徑的脫胎線圈。S1用雙刀四擲波段開關。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

  3、調試方法
  a、本機只要元件質量，焊接安裝無誤，調試。
  b、本機頻率刻度描畫，可采用收音機、電視機接收法進行。
  c、找一臺頻率刻度準確的多波段調頻調幅收音機，開啟收音機電源開關，置收音機波段開關于中波段，旋選臺旋鈕于550kHz處。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

  d、再開啟信號發生器電源開關S1，置頻段選擇開關S1于第一頻段，與信號發生器輸出端插孔接一根一米長電線。旋信號發生器頻率選擇可變電容C3，使收音收到音頻叫聲，在信號發生器可變電容C3的頻率度盤上記下并寫上“550kHz”字樣。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

  e、然后調收音機選臺于600kHz處，再調信號發生器的頻率旋至收音機有音頻叫聲，記下600kHz及字樣。如此類推，到中波段的700、800、1000、1200、1400、1600kHz描畫上后，中波段頻率刻度完成。其余頻段采用類似方法刻畫完成后，信號發生器投入使用。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
