基于用555簡易實人體遙控燈電路《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

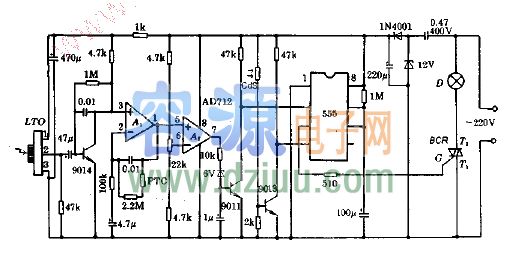

如圖，陶瓷傳感元件及MOS-FET管組成的熱釋電傳感器P228型，具有雙元件高靈敏度得特點。《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

9014晶體管和運算放大器A1、A2組成放大電路。《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

555構成單穩電路，D是受控照明燈。BCR是雙向晶閘管，受555輸出控制。《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
