555占空比無線遙控器電路圖    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

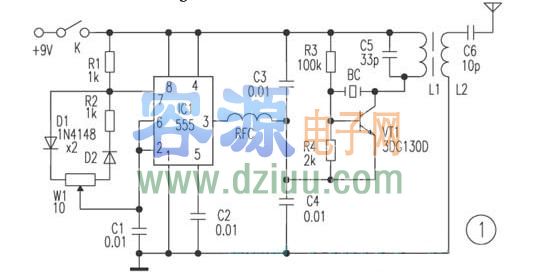

工作原理  圖１為遙控發射電路，５５５集成塊與Ｒ１、Ｒ２、Ｗ１、Ｄ１、Ｄ２及Ｃ１組成無穩態寬范圍可變占空比振蕩器，圖示參數的振蕩頻率為５０Ｈｚ左右，通過Ｗ１阻值的調節，占空比的變化范圍為１％～９９％，由③腳輸出５０Ｈｚ方波信號。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

ＶＴ１外圍元件構成晶體穩頻電容三點式振蕩器，諧振頻率２７．１４５ＭＨｚ。ＶＴ１振蕩產生的高頻載波經５５５③腳輸出的方波信號調制，由天線發射出去。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

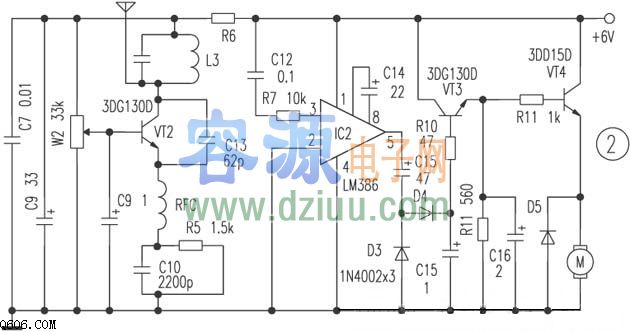

    圖２為接收驅動電路，為簡化接收電路，由ＶＴ２外圍元件構成超再生檢波器，檢出原方波調制信號，經Ｃ１２、Ｒ７送至ＩＣ２的③腳，放大后的信號經Ｄ３、Ｄ４倍壓整流，由ＶＴ３射隨器輸出其平滑后的直流電壓。該電壓的大小與發送的不同占空比信號波形有關。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

占空比大，電壓高，經Ｒ１１為ＶＴ４提供的偏置電流大，電機的轉速高；反之，電機轉速慢。當占空比足夠小時，ＶＴ３截止無輸出，ＶＴ４因失去偏置而不導通，電機停轉，由此可得電機轉速與占空比成正比關系。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

    元件選擇  Ｌ１１０Ｋ型中周骨架，用∮０．１５ｍｍ高強度漆包線繞９匝，Ｌ２在Ｌ１的外層用同型號漆包線繞３匝，不用屏蔽罩，但需旋入磁芯；Ｌ３的制作同Ｌ１；ＢＣ用ＪＡ１２等金屬殼諧振器，頻率在２７～２９．８ＭＨｚ均可；３ＤＧ１３０Ｄ型ＮＰＮ三極管，β＞１００，ＲＦＣ用１８μＨ色碼電感。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

    電路調試  先調發射機載頻振蕩器，高頻扼流線圈ＲＦＣ及晶振ＢＣ暫不裝上，使Ｃ４對地短路，調節Ｒ３阻值，使ＶＴ１的Ｃ極電流為１２ｍＡ，之后裝上晶振ＢＣ，電流應增至１５ｍＡ左右，否則仔細調節Ｌ１的磁芯，電路起振為止，去掉Ｃ４短路線，超再生檢波的調試方法是用８００Ω的高阻耳機串聯一個１０μＦ電容器跨接在ＶＴ２的ｅ極與ｃ極，用無感起子細調電位器Ｗ２及線圈Ｌ３的磁芯，耳機中有明顯響亮的“沙沙”聲時止。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

下一步將發射機天線靠近接收機，接通遙控開關Ｋ，微調發射機和接收機中線圈的磁芯，耳機中能聽到清晰的工頻聲為止，爾后拉開兩機距離，再進一步細調。其余電路無需調試。
                                                                    ?
    實驗點評：    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    �。遥稙椋玻埃唉�，接好電路，能達到文中所述的功能。但制作的過程中，發現制作電感時，兩頻率的對準是比較困難的，但按文中所述的方法，也。如在調試過程配用示波器（１００Ｈｚ），效果更好。本電路結構合理，還可以擴展到別的電路，適合無線電愛好者制作。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
