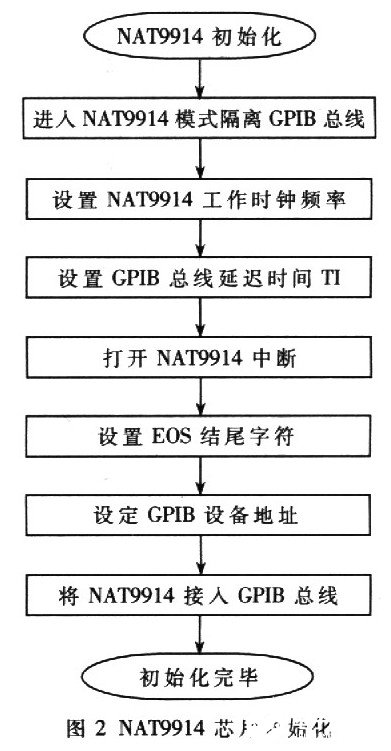

NAT9914芯片開始工作之前需要對其進行初始化，這部分代碼作為主程序中初始化程序的一部分運行，包括設置ICR寄存器、選擇時鐘信號頻率、設置GPIB延遲時問T1、定義通信結束字符EOS、設置GPIB設備地址（規定地址必須在O～30之間，如果寫入更大的地址。則設備仍看作30）。初始化完成后將NAT9914接通GPIB總線。初始化流程如圖2所示。

基于AT89C51單片機的RS232-GPIB控制器設計

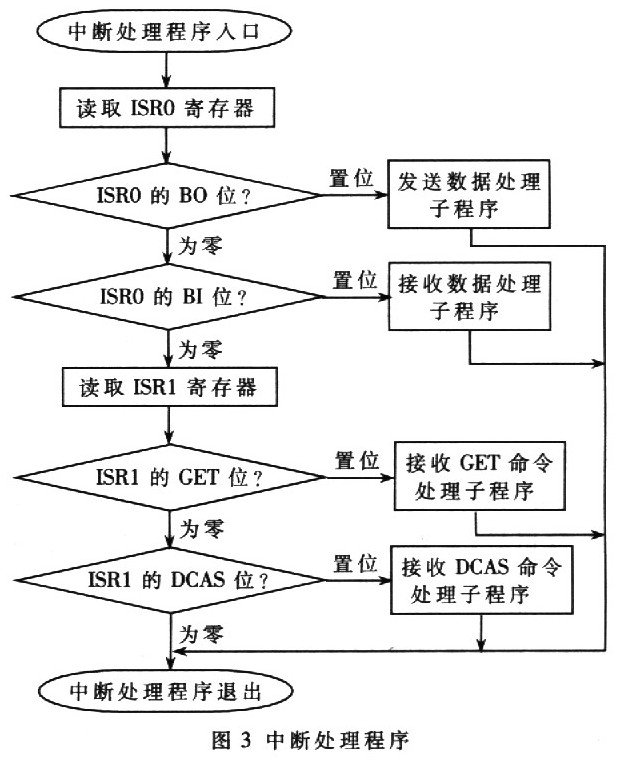

GPIB控制部分的代碼以中斷方式運行，當NAT9914觸發89C51芯片的外部中斷時，單片機中止正常工作，將現場數據壓入堆棧保護，并調用外部中斷處理函數，響應NAT9914芯片的中斷申請，其中斷處理程序流程如圖3所示。引起NAT9914向單片機發出中斷信號的事件主要有四種：發送數據事件、接收數據事件、接收GET命令事件和接收DCAS命令事件。中斷頻繁時會影響主程序運行效率，但考慮到所設計的轉換器功能單一，主程序基本處于空轉狀態，四種事件的處理都在中斷程序中完成，因此，對主程序運行影響不大。GPIB接收數據和發送數據流程如圖4和圖5所示。

基于AT89C51單片機的RS232-GPIB控制器設計

每次GPIB接口數據接收中，NAT9914接收到第一個字節數據后，即置位寄存器ISR0中的BI位。觸發單片機外部中斷，單片機進入外部中斷處理程序后，讀取ISR0寄存器，判斷NAT9914觸發中斷的原因是接收數據事件后，調用接收數據子程序的執行，開始接收來自GPIB儀器的數據。

在主程序中，NAT9914發送完第一個字節數據后．即置位寄存器ISR0中的BO位，觸發單片機外部中斷。單片機進入外部中斷處理程序后，根據BO位判斷事件類型為發送數據事件，則調用GPIB數據發送程序，將緩沖區中剩余的數據依次發送到GPIB總線上。

3 運行情況及結果

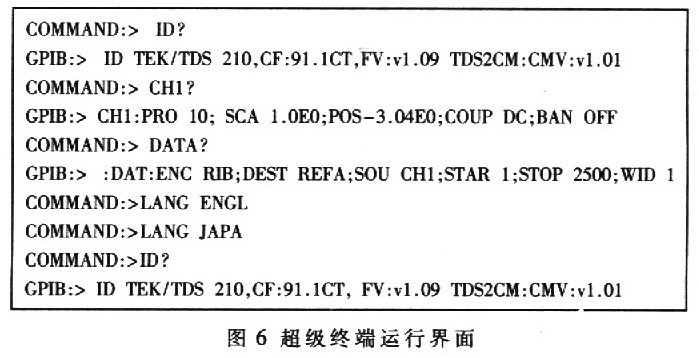

本文設計的RS232一GPIB控制器已成功用于計算機和泰克TDS210型示波器的GPIB總線連接中。圖6是計算機超級終端顯示界面的部分截圖，其中COMMAND：》為計算機鍵盤SCPI命令輸入提示符，GPIB：》為GPIB連接設備的反饋信息輸出提示符，表示后面的信息來自GPIB設備（即泰克TDS210型示波器）。

基于AT89C51單片機的RS232-GPIB控制器設計

首先輸入的是查詢命令．該類命令以‘？’結尾，當示波器收到查詢命令后，會立即反饋相關查詢信息。ID？命令，查詢該示波器的品牌和型號信息，示波器回復相關信息顯示在超級終端上；CH1？命令，查詢示波器l號通道的設置信息；DATA？命令，查詢示波器當前使用通道信息以及采樣點數等信息。

接著輸入控制命令，示波器收到該命令后，執行相應的操作，但并不將執行結果反饋回來。如：LANG ENGL命令，表示將示波器語言界面改為英文界面；LANGJAPA命令，表示將修改界面為日語界面。
