簡易太陽能逆變器電路圖
簡易太陽能逆變器電路圖" >電路圖 <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
太陽能電池逆變電源適用于*cm×9.3cm的太陽能電池組件板，在充足的陽光下可以提供的電流和電壓為0.5A和0.5V。但是，無論其輸出的電流多大，幾乎沒有電器能以這么低的電壓
電源，原因是電路中的硅晶體管至少
0.6V才能導通。 <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
本文介紹的逆變電路，主要采用鍺器件，

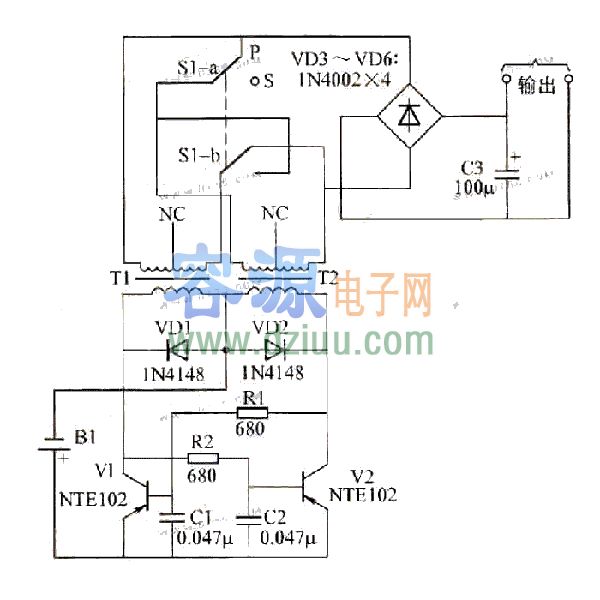

鍺器件可以在很低的電壓下工作，電路如圖
。 <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
太陽能電池逆變電器
<<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
電路工作原理：它是一種DC-DC變換電路，可以將單個太陽能電池的電壓變換至15V
，以適應低功率運算放大器和比較器。采用555的計時電路以
他器件供電，也
來直接對9V鎳鎘電池充電。 <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
該電路的主要器件
2只鍺晶體管（V1和V2）、6只二極管（VD1～VD6）、2個變壓器（T1和T2）、1塊太陽能組件板（B1）。電路的核心部分是一個非穩態多諧振蕩器，它由鍺晶體管組成。變壓器采用優質晶體管收音輸出變壓器，阻抗是1200Ω/8Ω，將其一次、二次繞組對調使用，以便升壓；V1、V2分別由R1和C1以及R2和C2組成的兩個阻容電路交叉連接。 <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
在這樣的電路安排下，一只晶體管的一部分輸出電壓耦合到另一晶體管的輸入，
上是把一只晶體管輸出的正信號接往（反饋）另一晶體管。結果是一只晶體管導通，而另一晶體管則截止。阻容（RC）電路的時間常數確定了振蕩器的振蕩頻率。
<<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
振蕩器產生的方波跨接在串聯的T1和T2的8Ω繞組上。太陽能電池B1的負極連接到兩個變壓器的連接點。二極管VD1、VD2的作用是吸收感應產生的反電動勢，即變壓器繞組的電磁場瞬時改變方向時產生的電壓尖峰。雙刀雙擲開關S1可使兩個變壓器的輸出由串聯轉為并聯或反之，以便改變輸出電壓。變壓器輸出電壓經4只lN4002二極管組成的全波橋式整流，再由電容C3濾波后輸出。 容－源－電－子－網－為你提供技術支持
