音樂彩燈控制電路圖" >電路圖 《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

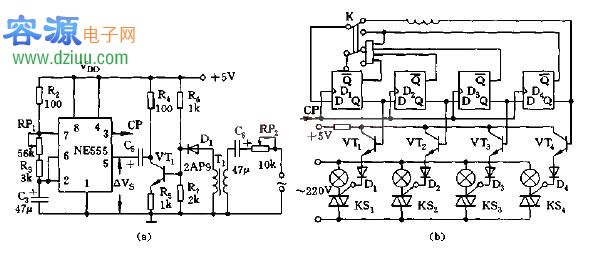

如下圖，電路由音控多諧振蕩器、時序脈沖產生器和可控硅觸發電路等組成。
555和R2,RP1,R3,C3等組成無穩態多諧振蕩器。《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

音樂信號經胡合變壓器T1, D1,檢波，VT1;放大，C5隔直流后加至555的控制端5腳。5腳與集成片內部比較器的基準分壓點（VDD）相連，故555的上、下限觸發電平分別為
V上=2/3VDD+O. 25△Vs
V下=1/3VDD+O. 125△Vs
輸出的振蕩方波的頻率，將隨輸入音樂信號的強弱有所變化。《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

調節RP,可改變音控信號的大小。選擇具有異步置0,置1的四D觸發器（如74LS74）組成同步計數電路，每個觸發器Q端各接一驅動三極管，當Q為高電平時，三極管導通，可控硅導通，將相應彩燈點亮。《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

雙刀開關K將計數電路接成環形，另一刀接一個四輸入與非門，避免全0出現。電路可產生五中不同的循環方式，使閃光隨音樂伴奏不斷變化，適用于舞場他喜慶場合。《版權聲明：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
