集成電路555多功能電冰箱控制器電路圖
《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

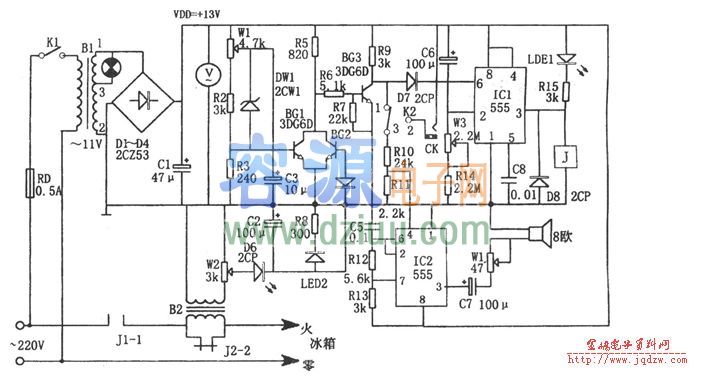

　如圖為多功能電冰箱控制電路。該控制器由過壓、欠壓采樣電路、延時啟動電路、聲光報警電路、降壓整流電路等組成。其中降壓整流 電路為整個控制器提供直流電壓。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

延時啟動電路由IC1(555)和C6、R14、W3等組成，當開機或斷電后又來電時，C6上的端電壓不能突變，555因⑥腳電位為高電平而發生復位，隨著充電進行，當C6充電到使2腳電位低于1/3VDD時，555發生置位，③腳輸出的高電平使繼電器J吸合。相應延時為td=1.1(Rw3+R14)C6，圖示參數對應的延時約為4～10分鐘。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

過壓、欠壓和過流檢測、開關電路由W1、R2、R3、DW1、BG1、BG2、BG3等組成。當發生過壓、欠壓或過流時，BG3截止，其集電極為高電位，該電位的一路加至IC1⑥腳，使555復位，③腳輸出的低電平使繼電器J釋放，觸點J2-2斷開，切斷冰箱電源，LED1被點亮；另一路則通過R10、R1分壓后加至IC2④腳，使IC2起振。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

IC2和C5、R12、R13組成多諧振蕩器，其振蕩頻率為f=1.44／(R12+R13)C5，圖示參數對應的頻率約為1kHz。一旦出現過壓、欠壓或過流現象，則Ic。振蕩器輸出振蕩信號，驅動喇叭工作，發生音響報警。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

該控制器可實現在過壓、欠壓、過流下的自動保護，瞬時切斷電源后延時啟動，故障聲光報警等多種功能。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
